复合材料成型工装详解

几乎所有复合材料加工工艺都需借助模具赋予产品特定形状。仅用于塑造复合材料零件表面几何形态的器具被称为模具；工装是更为广义的概念，既包含模具，也涵盖所有参与零件成型的装配部件。二者在特定场景下可互换使用，但工装范畴更宽泛。

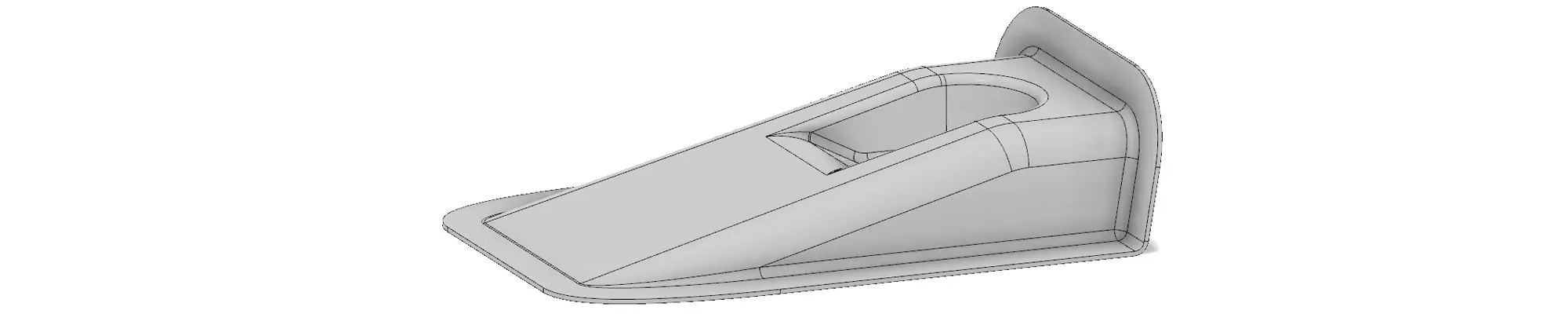

本文以虚构复合材料零件为例，系统讲解工装类型、加工流程及专业术语，覆盖复合材料成型零件常见结构特征。

一、量产核心工装：阳模 / 样板→阴模

量产复合材料零件，通常先制作阳模 / 样板，再翻制阴模用于批量生产。

1. 阳模的制作要求

• 表面光洁度高于成品要求，保障成品表面质量。
• 集成成品全部法兰、定位结构等特征。

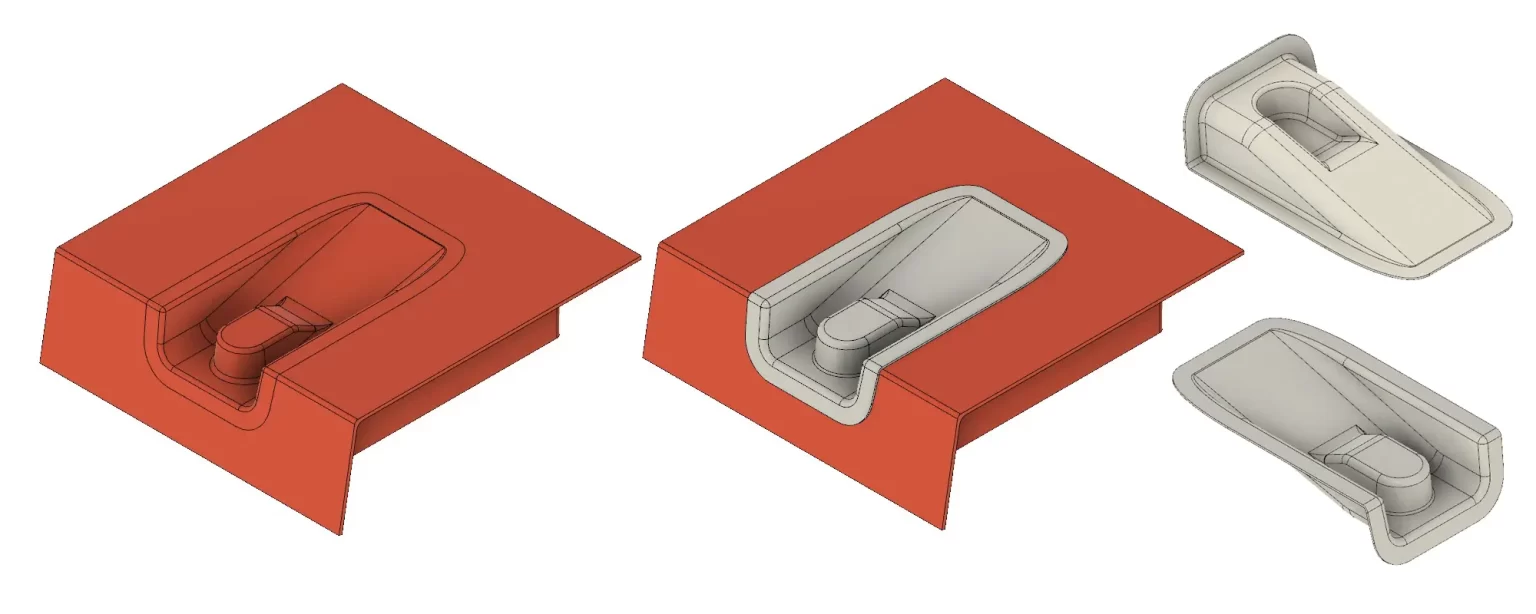

2. 从阳模到阴模的成型流程

1. 阳模为带法兰、定位的基础实体，成品几何形态内嵌其中。
2. 以阳模为基底，表面层压制作阴模（零件成型型腔）。
3. 阴模需增设支撑结构，保证稳定性与操作便利性。
4. 合格阴模完整复刻阳模结构与表面光洁度。

3. 成品的成型与脱模

• 阴模脱模后即可用于零件量产，复合材料在阴模型腔内成型。
• 零件边缘预留加工余量，后续修剪。
• 工装面 / 模面：直接在阴模内成型，光滑平整，常涂胶衣，为成品外观面。
• 背面 / 袋面：成型效果差、表面粗糙，需隐藏或打磨；精整需求可选用压制、RTM/VARTM、挤压等工艺。

4. 脱模剂的关键使用原则

• 阳模–阴模、阴模–成品之间均需涂抹脱模剂。
• 新脱模体系先测试、再生产，避免直接量产导致报废。
• 严格遵循厂商使用说明，降低脱模风险。

二、单件 / 小批量生产的捷径工艺

单件 / 小批量生产可简化工艺，成本更低、周期更短。

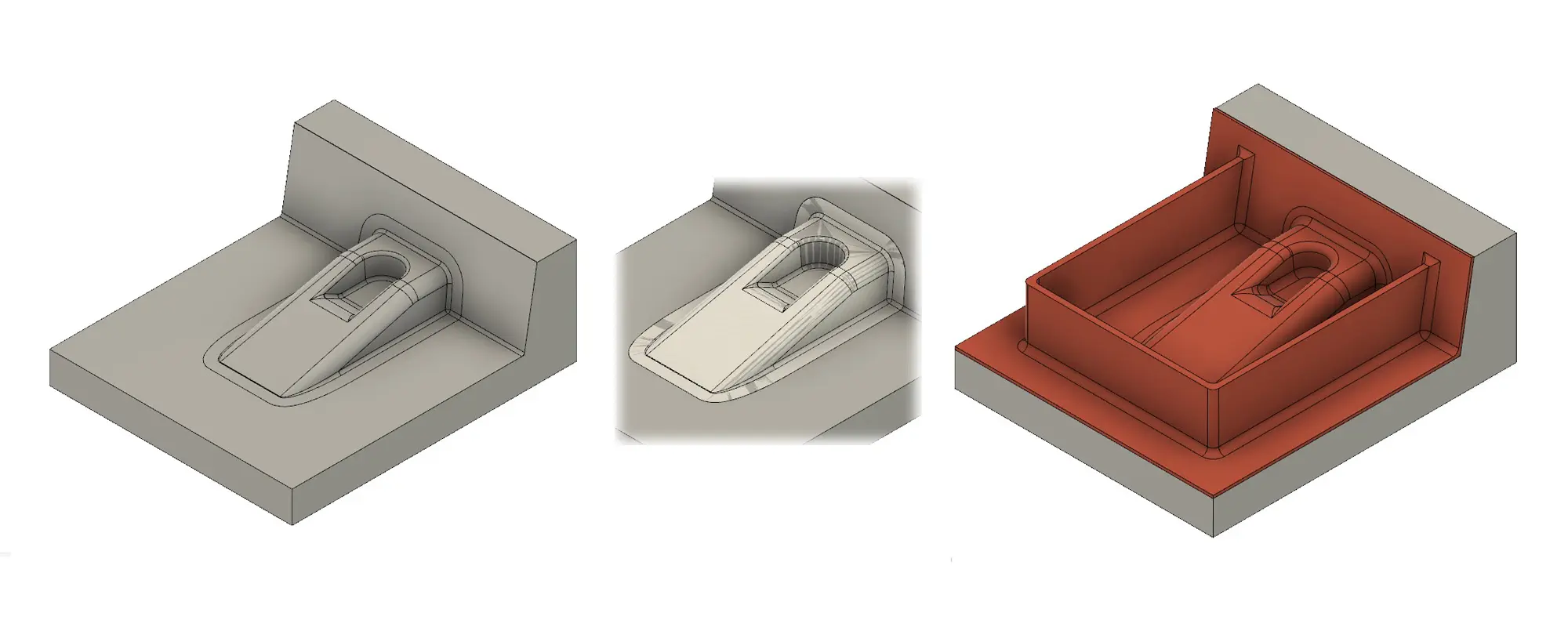

1. 阳模成型

• 阳模为凸面结构，零件直接在表面层压成型。
• 零件外表面为非精整面，需手工打磨、刮腻、喷漆等处理。
• 优势：成本远低于阴模成型，适合大型单件（如船体）。

2. 阴模成型

• 阴模为凹面结构，零件在型腔内成型。
• 适合汽车零件、机翼、自行车、船体等外观面高精度产品。

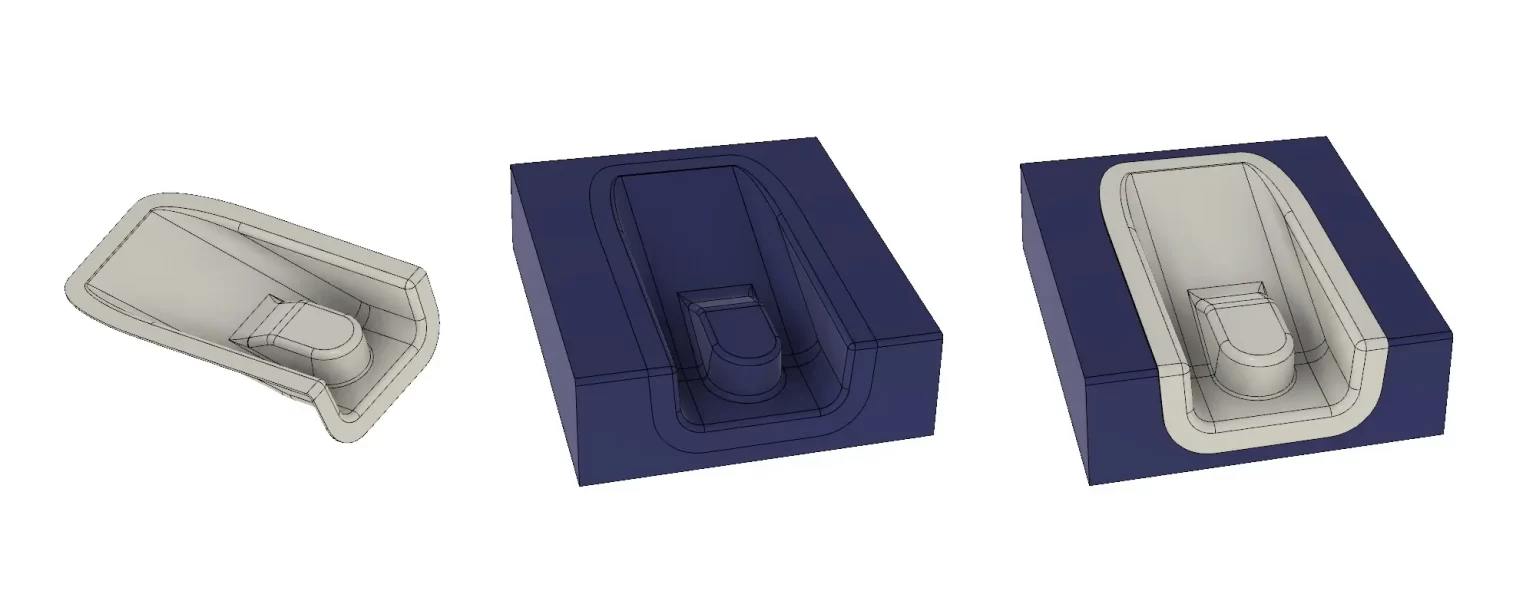

3. 单件阴模的制作特点

• 直接加工 MDF 板、工装板、铝合金等材料一步成型。
• 部分采用上下分体式设计，金属球定位，常用于碳纤维单件零件。

4. 金属模具的特殊优势

• 可跳过阳模，直接加工为阴模。
• 适合小型零件与大批量生产（如自行车车架）。

5. 阳模 / 阴模与性别属性无关

“阳（凸面）”“阴（凹面）” 仅描述表面结构，与称呼无直接关联；船体阳模 / 样板与阳模成型模具外观相近，后者按层压厚度缩小尺寸。

三、模具设计的核心关键要点

模具设计重点关注拔模角度、拐角半径、法兰结构，直接影响成型效率与成品质量。

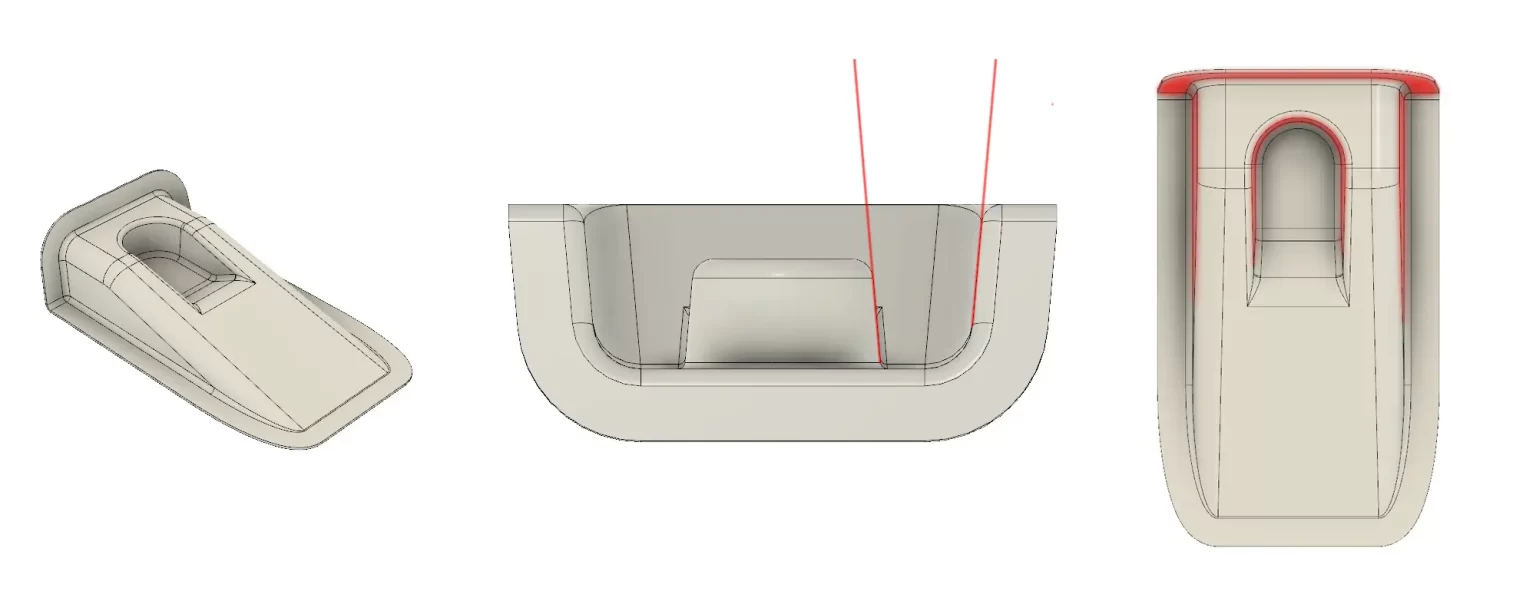

1. 拔模角度

• 作用：保证零件顺利脱模，避免卡模。
• 常规设计：侧面与竖直方向夹角建议 5°。
• 无拔模角度：仅适用于单件生产；平行侧面需采用分体式模具。

2. 拐角半径

• 避免尖角设计，尖角需用非结构材料填充。
• 原则：半径尽可能大；不小于层压材料厚度；理想为层厚 2 倍及以上。
• 半径过小：纤维褶皱、树脂堆积、局部变薄、强度下降、易开裂。

3. 法兰结构

• 外部大法兰用于粘接，等宽度法兰便于修剪、外观规整。
• 无需二次层压即可拼接，是优质连接方案。
• 提前集成装配细节，降低装配难度。

四、行业知识

• 按寿命：试制工装、批量工装、量产工装。
• 按材料：木质工装、玻璃钢工装、铝制工装、钢制工装。
• 选型：阳模适合内表面光洁、外表面可后处理产品；阴模适合外表面光洁、外观要求高产品；分体式模具适合深腔、倒扣、复杂结构零件。

五、典型应用案例

1. 游艇船体：单件用阳模成型（低成本）；批量用阳模翻阴模（高光洁度）。
2. 汽车复合材料覆盖件：叶子板、引擎盖等用阴模 / VARTM 工艺，满足涂装精度。
3. 航空航天小型结构件：无人机机架、卫星配件用铝合金阴模，稳定耐用、适合千件级量产。
4. 自行车碳纤维车架：分体式金属阴模 + RTM 工艺，多腔一体成型，外观与强度俱佳。

六、常见问题

1. 工装和模具的区别：工装是包含模具与辅助部件的广义总成；模具仅塑造零件表面形态。
2. 量产优先阴模的原因：外观面光洁、尺寸一致、后处理少，适合大批量高精度生产。
3. 拔模角度不足的问题：卡模、划伤、拉毛、应力集中，降低成品率与效率。
4. 拐角半径过小的影响：纤维褶皱、树脂堆积、强度下降、易开裂。
5. 法兰结构不合理的后果：装配难、连接弱、密封差，增加修剪与组装成本。
6. 工装材料选择：小批量用木质 / 玻璃钢（低成本、短周期）；大批量用铝合金 / 钢制（长寿命、高稳定）。
7. 阳模 / 阴模快速选型：外表面要求高→阴模；内表面要求高、外可后处理→阳模；大批量→阴模；单件小批量→阳模。
8. 脱模失败常见原因：脱模剂漏涂 / 不均、表面未清洁、粗糙度超标、未提前测试。
