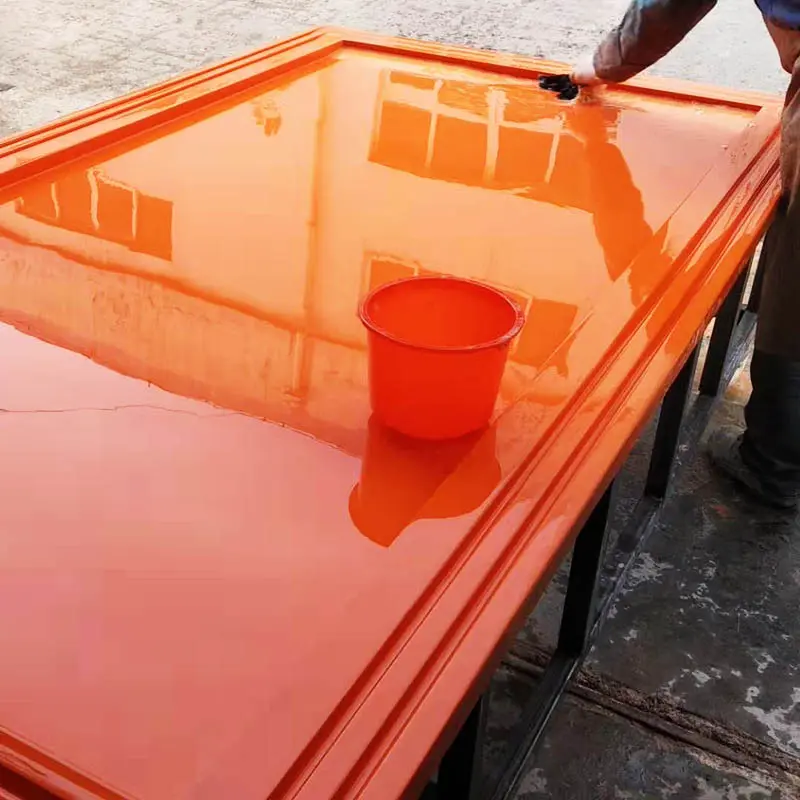

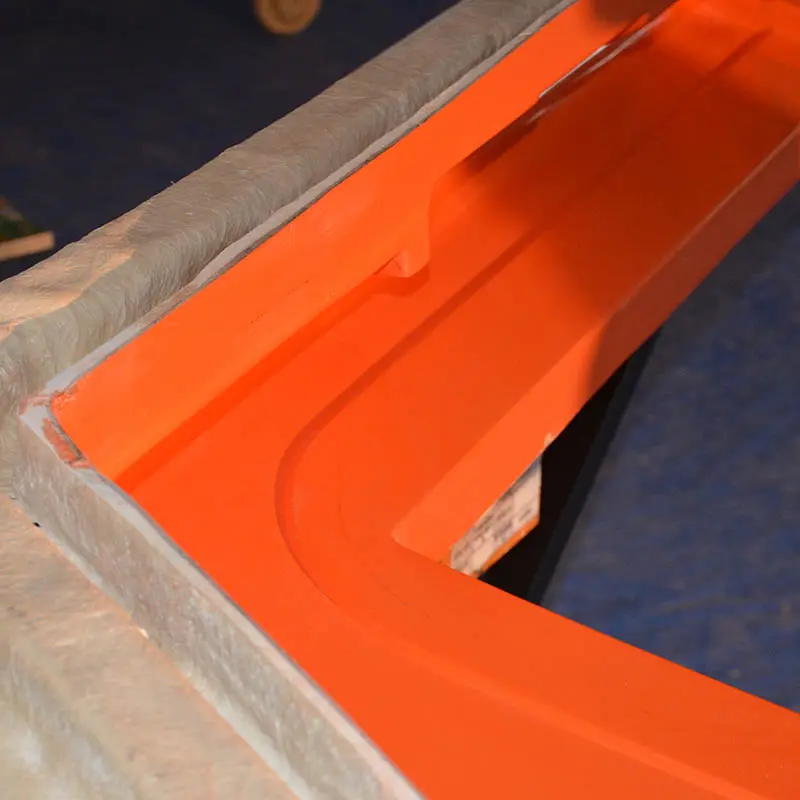

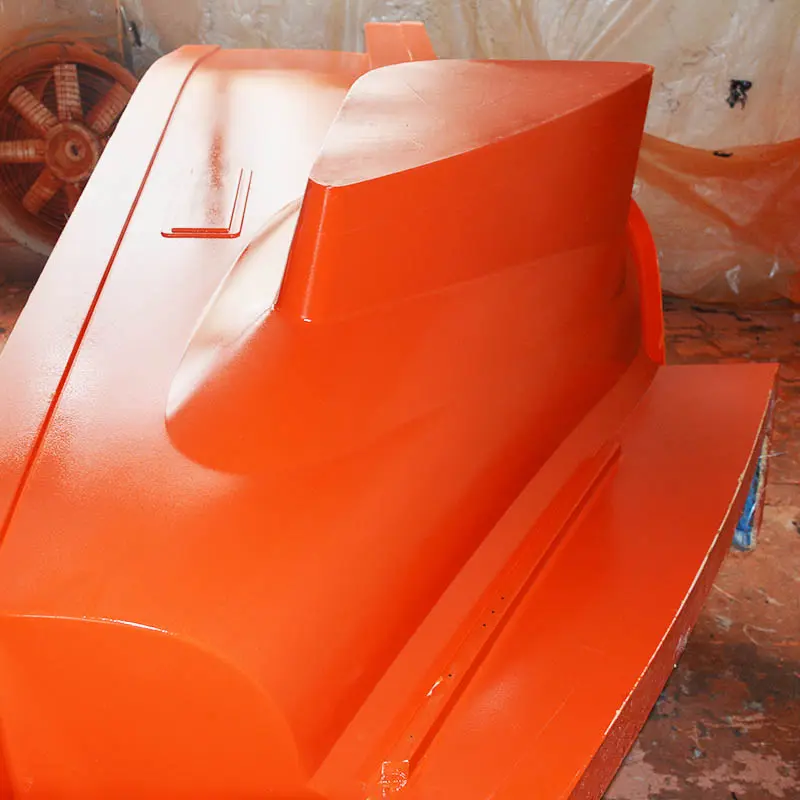

一、产品介绍
- 产品定位：触变型预促进乙烯基模具胶衣，专为喷射工艺开发，施工便捷；60° 光泽度 95，高光饰面效果。
- 核心优势：耐老化、机械强度优异，同时具备出色耐腐蚀、耐高温性能。
- 喷涂设备参数：喷枪施工气压控制 3–4bar。
二、液态性能
| 检测项目 | 技术指标 | 检测标准 / 条件 |
|---|---|---|
| 粘度 | 5rpm：12500mPa.s；50rpm：2300mPa.s | ISO2555，sp5 转子 |
| 密度 | 1.05 g/cm³ | 常规检测 |
| 固含量 | 52% | ICON 003 |
| 基准凝胶时间 | 15 分钟 | ICON 002，20℃，100g 胶衣搭配 2ml PMEC |
三、浇注体机械性能
测试样板固化条件：添加 2% M50 固化剂，室温固化 24h+80℃后固化 3h，5 组样板平行测试：
- 弯曲强度（ISO 178）：155.2 MPa
- 弯曲模量（ISO 178）：3.44 GPa
- 拉伸强度（ISO 527）：38.58 MPa
- 断裂延伸率：2.10%
- 热变形温度（ISO 75-2）：100℃
- 巴氏硬度：45
四、凝胶时间对照表
固化剂型号为 MEKP M50，添加比例区间 1%–2.5%，环境温度越高、固化剂添加越多，凝胶速度越快：
| 环境温度 | 1% 固化剂 | 1.5% 固化剂 | 2% 固化剂（推荐） | 2.5% 固化剂 |
|---|---|---|---|---|
| 20℃ | 42min | 24min | 13min | 10min |
| 25℃ | 27min | 16min | 8min | 7min |
| 30℃ | 22min | 12min | 7min | 6min |
| 35℃ | 13min | 8min | 5min | 4min |
五、施工规范
- 前期准备：喷涂前必须充分搅拌胶衣；固化剂添加范围 1%–2.5%，行业推荐配比2% MEKP M50。
- 施工温度：操作环境温度不宜过低。
- 涂层厚度与分层：总厚度控制 700–800μm，分两层交叉喷涂；拐角、连接位置禁止单次厚喷，采用多次薄喷工艺。
- 层间间隔：每喷涂一层，静置 10 分钟后再喷涂下一层。
- 配套树脂体系：为保障模具表面质量，胶衣完工后配套表层树脂 R680；R680 固化后，再使用 RM2000/50 零收缩模具树脂铺层。
六、后固化要求
模具全部铺层完工后，分两段固化：
- 室温（18–20℃）静置固化 24 小时；
- 转入 40℃环境持续后固化 16 小时，以此保障胶衣完整机械性能。
七、包装、储存与保质期
- 包装规格：桶装，分 5kg / 桶、25kg / 桶两种规格。
- 保质期：原厂储存条件下保质期 3 个月。
- 储存要求：属于高易燃液体，需密闭低温存放，储存温度≤25℃；严禁阳光直射、远离各类热源。
🎉特别声明：本文系用户投稿，内容观点归作者所有。本站仅存信息，不担法律责任，侵权请举证联系删除。
