4.0mm 高温背胶蜡片 原装 Freeman 266 PSA

Freeman 266 PSA 4.0mm 是美国 Freeman 推出的热稳定型压敏背胶蜡片，属于 266 系列高温蜡材，为大厚度间隙控制量身打造。依托优异的耐热性与尺寸稳定性，广泛应用于 RTM 树脂传递模、大型复合材料模具、重型金属成型工装等场景，是工业模具制作中定厚、垫层、间隙校准的核心耗材。

一、基础规格与物理参数

本品单片尺寸为305mm×610mm（12″×24″），公称厚度 4.0mm，标准包装为4 片 / 盒，属于系列中大厚度规格，可直接满足大间隙填充、厚件厚度模拟需求，减少多层叠加作业。

产品外观为棕黄色固态片材，带有轻微气味，单面配备压敏背胶；厚度公差严格控制在 ±0.002 英寸，整体厚薄均匀，长宽公差 ±0.015 英寸。密度为 0.90±0.05g/cm³，基本不溶于水。

耐热性能表现突出：环球软化点 135~140℃，熔点高于 137℃，闪点达 240℃，可从容应对树脂固化放热环境；68~86℃区间内体积膨胀率仅 0.2%，灰分含量 0.051%，高温工况下形变小、析出杂质少。蜡片柔韧性出色，室温下具备自然垂坠特性，无回弹应力，无需预热即可贴合各类曲面，材质紧实耐磨，抗凹陷能力强。

二、核心产品优势

1. 耐热抗形变，工况适配性强：专属配方适配环氧、聚酯等主流树脂体系，即便在树脂固化放热过程中，也不会出现软化、流淌、塌陷问题，长期使用能稳定保持模具间隙尺寸。
2. 背胶设计，施工高效便捷：单面压敏胶粘贴牢固，铺贴后不易滑移移位；背胶附着力适中，后期拆卸残胶少，清洁简单，尤其适合固定工位与批量化生产使用。
3. 大厚度一体式设计，精度更高：4.0mm 厚款单张即可适配较大间隙，省去多层叠加工序，有效规避叠层错位、空鼓等问题，保障模具整体精度，提升作业效率。
4. 兼容性强，清理方式灵活：可适配金属、玻璃钢、树脂等各类模具基材，兼容真空导流、对开模等多种复材工艺。支持两种清理方式：加热至 137℃以上热熔擦拭，或是常温下用塑料、木质铲刀冷态铲除，能避免划伤精密模腔。
5. 安全环保，储运无忧：产品 VOC 含量为 0，不含有害成分，不属于危险化学品。常温储存即可保持性能稳定，抗老化、不易脱胶变形，同时不受各类运输规则限制。

三、适用范围

作为厚款蜡片，本品主打大厚度、重型模具应用，和 1.0mm 等超薄规格形成互补：

• RTM 树脂传递模具：用于大型风电部件、轨道交通构件、大型汽车结构件等厚壁制品，完成模具分型面、密封止口、型腔大间隙的控厚作业，制作均匀模腔垫层。
• 金属成型模具：应用于重型冲压模、大型金属件成型模，模拟工件板材厚度，完成模具间隙标定与试模校准。
• 复合材料成型：制作大型对开模具分模层、厚型等厚垫层，也可作为真空导流工艺的厚款密封垫层。
• 其他场景：用于大体积电子元器件灌封隔离、大型工业模型的厚度模拟等。

四、作业流程

（一）施工准备

作业环境温度维持在 15~30℃，远离明火与高温热源；彻底清除模具表面油污、粉尘，确保脱模剂完全表干、基面干燥。提前准备裁切刀、压实滚轮、塑料铲刀等配套工具。

（二）铺贴工艺

按照实际尺寸裁切蜡片，剥离离型纸后贴合模具表面；从中心向四周逐步滚压，充分排出空气，防止产生空鼓。针对大曲率曲面，可采用 40~60℃低温预热，提升塑形效果。多片拼接时做到无缝对接，严禁叠层，铺贴完成后即可合模开展后续作业。

（三）脱模清理

优先选用热熔清理：将蜡体加热至 137℃以上使其熔融，用抹布擦除主体部分，顽固污渍搭配专用模具清洗剂处理。针对高精度模具，可采用冷态清理，使用塑料或木质铲刀常温铲除蜡体，保护模腔表面。

（四）储存要求

放置于阴凉室内密闭存放，环境温度不高于 35℃，做好避光处理，远离热源与强氧化剂。包装箱直立摆放，禁止叠加重物，避免蜡片受压弯曲变形。

五、常见问题

（一）使用注意事项

若树脂固化峰值温度持续超过 137℃，建议加装隔热垫层或调整固化工艺；如需叠加蜡片增大间隙，务必逐层铺贴、逐层压实，防止受压移位；潮湿基面、脱模剂未完全干透时禁止施工，避免背胶脱落。

（二）常见故障及处理方案

1. 铺贴后出现空鼓、间隙不均：彻底清洁模具基面，分段滚压排气，微小气泡可扎孔后补压处理。
2. 树脂固化过程中蜡片软化变形：优化固化工艺，分区控温，避开局部积热区域。
3. 曲面铺贴时蜡片开裂：对蜡片进行 40~60℃低温预热，大弧度区域拆分裁切后再铺贴。
4. 背胶脱落、蜡片移位：等待模具基面与脱模剂完全干燥后，再进行铺贴作业。

六、补充说明

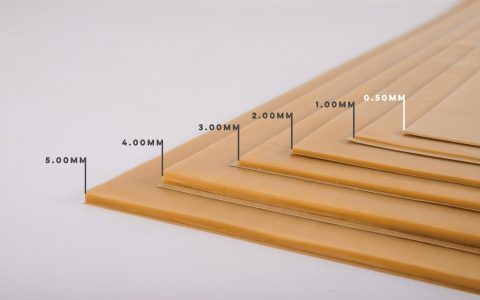

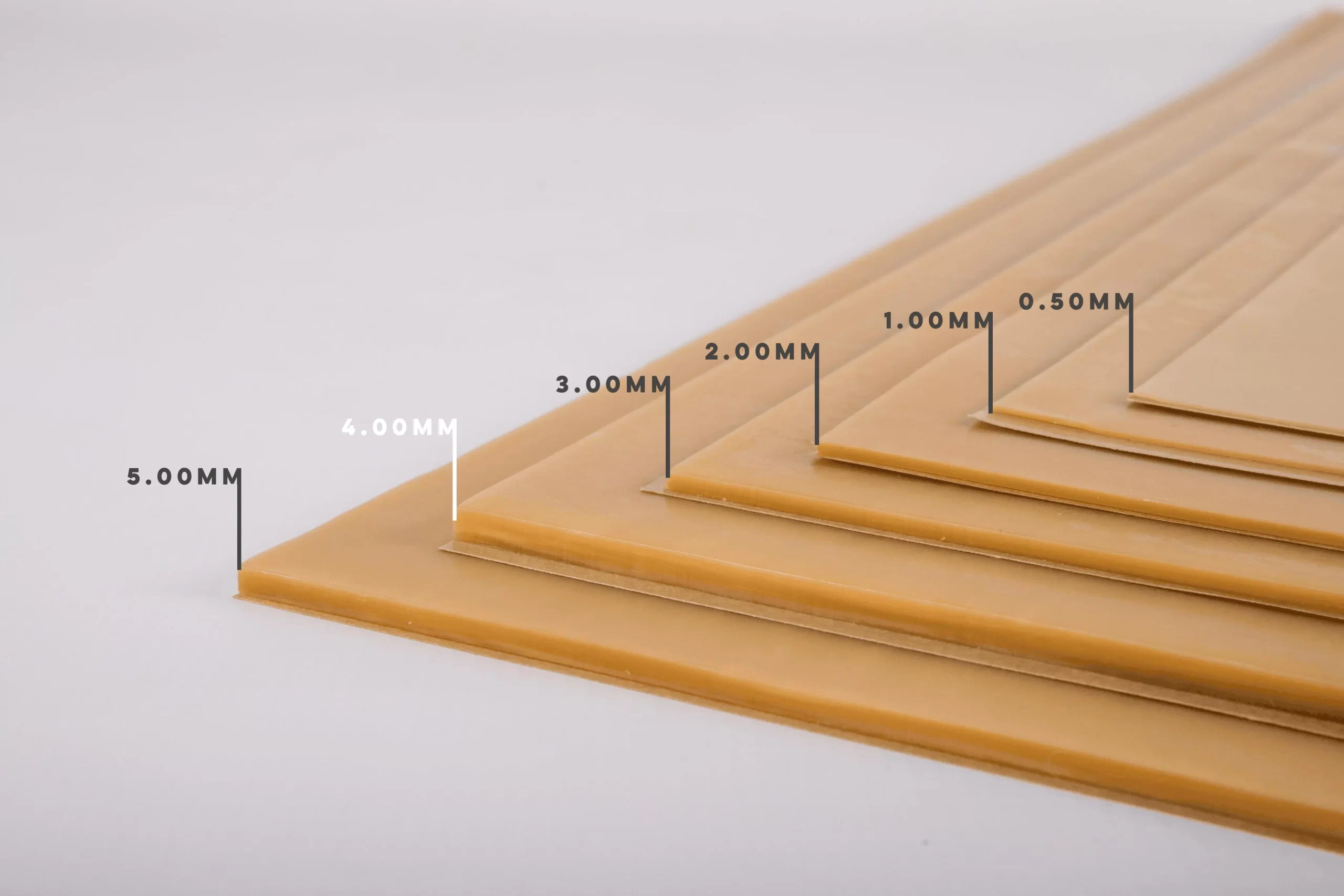

该产品由合成蜡、树脂及专用添加剂复配而成，配方为厂商专利。同系列涵盖 0.5mm~5.0mm 多种厚度，4.0mm 与 3.0mm、5.0mm 均为厚款主力规格，适配中大型厚壁制品与重型模具。对比无背胶的 PL 系列，PSA 背胶款更适合固定工位与量产场景，无背胶款则多用于模具反复调试工况。
