法国诺德 625 乙烯基模具树脂（低收缩模用树脂）

本文全面介绍法国诺德 NORD COMPOSITES 旗下 NORESTER 625 乙烯基模具树脂，包含产品基础参数、核心性能、固化规范、储存要求、安全警示，补充玻璃钢行业实操应用案例、配套使用知识、施工常见缺陷及解决办法，完整覆盖手糊、真空导流玻璃钢模具制作全流程技术要点。

一、基础信息

• 产品全称：NORESTER 625 LS 乙烯基模具树脂
• 生产厂商：法国诺德复合材料（NORD COMPOSITES）
• 产品定位：高性能玻璃钢模具专用乙烯基树脂，可搭配同品牌 GC207 模具胶衣配套使用

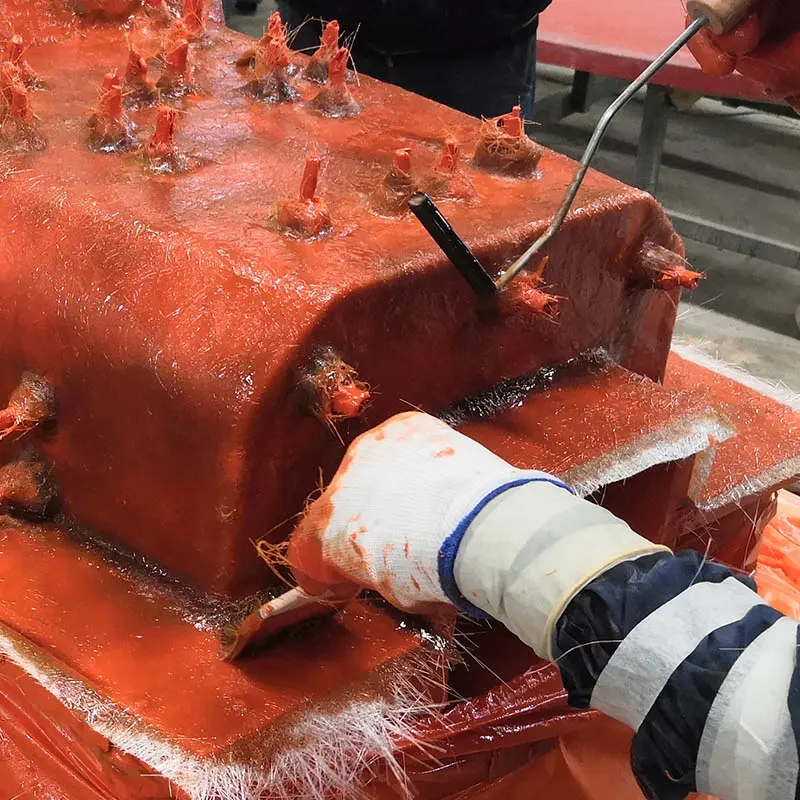

• 成型适配：适配手糊、真空导流等全品类玻璃钢成型工艺
• 包装规格：25kg、200kg
• 生产日期标识示例：批次 25266015，生产时间 2025-09-22，单桶净重 25kg

二、产品特性

• 低粘度自带触变：玻纤浸润性优异，施工不流挂，铺层操作流畅；真空导流专用款粘度更低，适配负压灌注工艺。
• 低收缩低放热峰：固化体积收缩率低，可杜绝胶衣层出现布纹凹陷，成型后模具尺寸精度稳定，降低高温内应力。
• 高韧性抗开裂：固化浇铸体断裂伸长率达 5%~6%，模具长期反复脱模、冷热循环不易出现胶衣开裂、表层裂纹。
• 耐酸碱耐腐蚀：化学稳定性能优异，制作防腐类产品模具可大幅延长模具使用寿命。
• 机械强度均衡：拉伸、弯曲强度高，热变形温度 100℃以上，模具耐高温后固化，长期使用不易变形。

三、液态性能参数（25℃标准测试环境）

1. 外观：淡黄色透明液体
2. 粘度（ISO2555 SP3）：标准款 350±100 mPa・s；真空导流专用版 150 mPa・s
3. 凝胶时间（添加 1% M50 固化剂）：标准款 40±5 min；真空导流版 60 min
4. 酸值：10.0±3.0 mgKOH/g
5. 固体含量：65.0±3.0 %

四、固化后机械性能参数（80℃后固化 3 小时充分浇铸体）

1. 拉伸强度：80~95 MPa
2. 拉伸模量：3200~3700 MPa
3. 弯曲强度：120~150 MPa
4. 弯曲模量：3300~3800 MPa
5. 断裂伸长率：5.0~6.0 %
6. 热变形温度：100~106 ℃
7. 巴氏硬度：40~45

五、固化规范（施工核心要点，加粗管控红线）

1. 配套固化剂型号：M50 过氧化甲乙酮
2. 固化剂添加比例：严格控制 1.5%~2%，严禁低于 1.5%、高于 2%，添加量不足会固化不完全，过量放热过快易开裂、起泡。
3. 标准凝胶条件：环境 25℃、固化剂 1% 添加量，基础凝胶 40 分钟左右，真空导流工艺延长至 60 分钟。
4. 后固化工艺：脱模完成后，80℃恒温保温 3 小时，充分释放内应力，达到完整机械强度与耐热、耐腐性能。

六、储存要求

1. 储存温度：≤25℃低温密封存放，远离热源、阳光直射、明火。
2. 保质期：原厂密封状态下 6 个月，开封后建议 1 个月内用完，长期接触空气易出现粘度上升、凝胶失效。
3. 环境配套：储存仓库保持干燥通风，环境相对湿度控制 80% 以内，避免水汽渗入树脂内部。

七、补充知识

1. 乙烯基模具树脂与普通不饱和树脂区别：乙烯基树脂交联密度更高，耐酸碱、耐热、韧性远优于通用不饱和树脂，模具长期使用不易发白、腐蚀、变形；普通不饱和树脂仅适合短期简易模具。
2. 触变树脂作用：自带触变结构，立面铺层不会流淌，无需额外添加触变粉，减少气泡、分层缺陷。
3. 后固化必要性：常温固化仅能达到 70% 左右机械性能，80℃3 小时后固化可完整释放树脂强度，提升模具耐磨、耐温、抗收缩能力。
4. 施工环境标准：适宜施工温度 15~30℃，环境湿度＜80%，高湿环境水分会破坏固化体系，出现制品发粘、不干。

八、应用案例

案例 1：化工防腐制品模具制作

某环保设备厂制作玻璃钢脱硫塔、酸碱储罐成型模具，选用 NORESTER 625 搭配 GC207 胶衣，手糊工艺成型。模具长期接触酸性烟气，使用 2 年无表层腐蚀、开裂，尺寸稳定，对比普通聚酯树脂模具使用寿命提升 3 倍。

案例 2：新能源汽车外壳真空导流模具

汽车零部件厂家采用真空导流专用低粘度款 NORESTER 625，灌注成型大尺寸汽车外壳模具，低粘度充分浸润玻纤，无干丝缺料，低收缩保证车身曲面精度，反复脱模上千次无胶衣凹陷布纹。

案例 3：市政玻璃钢管道模具

市政建材企业批量生产玻璃钢给排水管道模具，依托树脂低放热特性，大型厚层铺层无局部过热炸裂，高韧性适配管道弧形结构，冷热温差环境下不易出现裂纹。

九、常见问题

1. 问题：模具胶衣表层出现布纹凹陷 原因：树脂收缩率过高、后固化不足；解决：选用 NORESTER 625 低收缩型号，严格执行 80℃3 小时后固化，铺层分多次薄涂，降低单次铺层厚度。
2. 问题：树脂混合后凝胶过快 / 过慢 原因：固化剂添加量超标或不足、环境温度异常、空气湿度大；解决：精准称量 M50 固化剂控制 1.5%-2%，低温施工适当提升固化剂上限，高湿天气停工除湿。
3. 问题：模具脱模后表层开裂 原因：树脂韧性差、固化放热峰值过高、后固化缺失；解决：采用本款高韧性乙烯基树脂，分多层铺层分散放热，脱模后完成高温后固化。
4. 问题：制品长期使用表面发白、耐腐变差 原因：固化不完全、未做后固化；解决：严格遵守固化剂配比，必须执行 80℃保温 3 小时后固化工艺。
5. 问题：真空导流灌注出现气泡、浸润不良 原因：选用标准粘度树脂而非导流专用款；解决：真空工艺统一使用 150 mPa・s 导流版 NORESTER 625，提升树脂流动性。

十、产品问答

1. NORESTER 625 核心优势与适用场景是什么？ 答：核心优势为低收缩、低放热峰、韧性好、耐酸碱、玻纤浸润佳；适配手糊、真空导流全玻璃钢成型工艺，搭配诺德 GC207 模具胶衣，用于生产尺寸稳定、表面平整、使用寿命长的工业玻璃钢模具。
2. 该树脂固化关键管控参数有哪些？ 答：固化剂选用 M50，添加比例锁定 1.5%~2%；25℃标准环境凝胶时间 40±5 分钟，真空导流款 60 分钟；成型脱模后必须 80℃保温 3 小时完成后固化，才能发挥全部机械性能。
3. 储存与包装有哪些硬性要求？ 答：包装分为 25kg、250kg 两种罐装；储存环境温度控制在 25℃以下，密封避光避热源，原厂密封保质期 6 个月；产品属于高易燃液体，仓储、施工均按照危化品管理规范操作。
4. 能否搭配其他品牌固化剂使用？ 答：不建议混用其他型号固化剂，M50 为原厂配套专用过氧化甲乙酮，其他固化剂会改变凝胶时间、放热峰值，造成固化不良、模具开裂失效。
