环氧树脂固化后表面发红的原因？
本文核心分析了环氧树脂固化后表面发红的五大核心原因，对应给出了具体的解决办法，整理了现象与对策的对照参考表，同时补充了相关专业知识和常见问题解答，为避免该问题提供了全面的预防技巧。

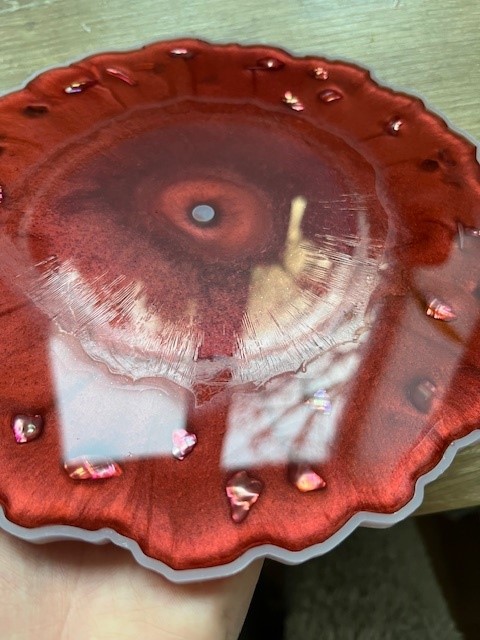

一、环氧树脂固化后发红的核心原因及解决方法
环氧树脂固化后表面发红属于异常现象，多由材料配比、原料品质、环境因素、杂质污染或添加剂兼容问题导致，不同原因对应针对性解决办法，具体如下：
1. 固化剂配比异常或反应过猛
可能原因：固化剂添加过量，胺类固化剂高浓度下易产生有色副产物；环境温度过高、混合量过大引发剧烈放热，加速红色 / 黄色化合物生成。
解决建议：严格按照产品推荐比例精准称量主剂与固化剂；控制单次混合体积，避免厚层浇注；高温环境施工选用低放热、慢固化的环氧体系。
2. 固化剂本身颜色问题或变质
可能原因：脂肪胺、环氧脂胺等胺类固化剂本身略带棕红色；固化剂储存不当出现吸湿、氧化、老化问题，颜色加深影响成品外观。
解决建议：施工前检查固化剂保质期，观察颜色是否异常；更换浅色 / 无色透明的固化剂，如改性脂肪胺类、环氧改性胺固化剂。
3. 材料混入杂质或施工受污染
可能原因：树脂、固化剂原料中混入铁离子、铜离子等金属杂质，与胶料发生络合反应引发颜色变化；施工容器、工具未清洗干净，残留污染物与环氧树脂发生反应。
解决建议：全程使用干净、无尘、无锈的施工容器和工具；选择正规渠道采购树脂和固化剂，确保原料品质合格、无杂质。
4. 紫外线照射或空气氧化导致变色
可能原因：普通环氧体系对紫外线稳定性差，固化后经阳光、灯光照射易变红 / 变黄；成品长时间暴露在空气中，发生氧化反应形成色差，红色逐渐加深。
解决建议：选用添加紫外线吸收剂的抗 UV 型环氧树脂；成品固化后及时做好遮盖防护，避免长时间暴露在阳光下；对户外使用的成品做顶涂保护处理。
5. 颜料或添加剂反应异常、相容性差
可能原因：炭黑、金属粉等颜料 / 填料与固化剂不兼容，引发颜色漂移；脱泡剂、防沉剂等添加剂质量不佳，或与环氧体系相容性差，导致表面发红。
解决建议：全部选用环氧树脂专用的颜料、填料和添加剂；大批量施工前，按配方做小样测试，确认所有成分之间兼容无异常。
二、环氧树脂固化后发红现象与对策对照表
为快速判断发红原因、采取对应解决措施，整理不同发红表现的核心诱因及处理方法，精准匹配问题症结：
| 具体现象 | 核心可能原因 | 快速解决方法 |
|---|---|---|
| 整体表面发红、轻微泛红 | 固化剂过量 / 反应剧烈放热 | 精准配比胶料，分批少量施工，控制浇注厚度 |
| 固化后整体偏红且胶料本身带色 | 固化剂本身有色 / 老化变质 | 更换新的浅色 / 透明固化剂，检查原料保质期 |
| 局部出现红斑或有色物质沉积 | 原料混杂质 / 容器工具受污染 | 更换合格原料，使用洁净施工工具，重做清洁 |
| 初期无异常红色随时间逐渐加深 | 紫外线照射 / 空气氧化 | 选用抗 UV 环氧体系，做好避光和顶涂防护 |
| 表面红色分布不均匀有深浅差异 | 颜料 / 添加剂不兼容 | 更换环氧专用助剂，重新做配方小样测试 |
三、环氧树脂固化后发红相关专业补充知识
- 胺类固化剂的变色本质：胺类固化剂是环氧树脂发红的主要诱因之一，其分子中的氨基在高温、高浓度或氧化条件下，会发生氧化缩合反应，生成醌类等有色化合物，这类化合物会让环氧树脂表面呈现红、黄变色现象。
- 金属离子的络合变色原理：铁、铜等重金属离子会与环氧树脂中的环氧基、羟基发生络合反应，形成有色的络合物，且这类变色多为局部出现，难以通过常规方法消除，因此原料和工具的无杂质管控尤为重要。
- 环氧体系的耐候性差异：双酚 A 型环氧树脂耐 UV 性能较差，户外使用极易出现红、黄变色；双酚 F 型、脂环族环氧树脂的耐候性和抗 UV 性更佳，户外应用优先选用这类体系，可大幅减少变色问题。
- 放热反应的连锁影响：环氧树脂固化的放热反应具有 “累积效应”，混合量越大、浇注越厚，内部积热越多，不仅会加速有色副产物生成，还可能导致胶体内部出现气泡、龟裂，同时加剧表面发红现象。
四、环氧树脂固化后发红常见问题解答
- 环氧树脂固化后局部发红，其余部分正常该怎么处理？先排查局部发红区域是否接触过金属工具、金属杂质，或施工时该区域胶料混合不均导致固化剂局部过量；若发红面积小，可将发红部位打磨平整后，用合格胶料薄涂修补；若面积大，需整体清除重做，同时做好工具清洁和胶料搅拌工作。
- 固化后的环氧树脂发红，能否通过打磨抛光消除？轻微的表面泛红可通过精细打磨、抛光去除表层变色部分，但若变色深入胶体内部，打磨抛光无法解决；且打磨后需做好防护，避免再次因氧化、UV 照射出现二次变色。
- 冬季施工环氧树脂，为什么也会出现发红现象？冬季虽环境温度低，但如果胶料混合时搅拌速度过快、混合量过大，仍会引发局部剧烈放热，导致胺类固化剂发生副反应生成有色物质；此外，冬季施工若使用取暖设备近距离烘烤胶料，局部高温也会诱发表面发红。
- 选用了抗 UV 环氧树脂，固化后还是发红是什么原因？首先检查抗 UV 环氧树脂是否搭配了专用的耐候固化剂，若使用普通胺类固化剂，仍会因固化剂氧化变色；其次确认成品是否做好了顶涂防护，单纯的抗 UV 树脂无法完全抵御长期氧化，户外使用需配合耐候顶涂。
- 环氧树脂添加了颜料后发红，是颜料的问题吗？大概率是颜料与环氧体系不兼容，或使用了非环氧专用颜料，部分无机颜料会与固化剂发生化学反应引发颜色漂移；也可能是颜料添加比例过高，遮盖了胶料本身的颜色，放大了轻微发红的现象，建议更换环氧专用色浆，控制颜料添加比例并做小样测试。
- 固化剂开封后放置一段时间，使用后导致环氧树脂发红，该如何避免？固化剂开封后需及时密封保存，放置在阴凉、干燥、避光的环境中，防止吸湿、氧化；胺类固化剂开封后建议尽快使用，若放置时间过长，即使未过保质期，也可能因轻微氧化导致颜色加深，使用前需观察颜色，若出现发红、发暗则不再使用。
五、环氧树脂固化后发红的核心预防技巧
- 精准管控配比与施工：使用电子秤精准称量树脂和固化剂，严格遵循产品推荐配比，杜绝固化剂过量；分批少量混合胶料，避免厚层浇注，减少放热反应带来的变色问题。
- 做好原料筛选与储存：优先选用浅色、耐候、抗 UV 的环氧体系和配套固化剂；原料密封储存在阴凉干燥处，固化剂开封后尽快使用，定期检查原料颜色和状态。
- 保持施工环境与工具洁净：施工工具、容器选用玻璃、塑料等无金属杂质的材质，使用前彻底清洗晾干；施工环境保持无尘，避免杂质落入胶料中。
- 控制固化环境与后期防护：根据环氧体系特性控制施工环境温度，避免局部高温；固化后的成品做好避光、防氧化防护，户外使用的产品需涂刷耐候顶涂，提升抗变色能力。
- 提前做小样测试：无论新配方、新原料还是新施工环境，均先做小样固化测试，观察是否出现发红、变色等异常，确认无问题后再进行大批量施工。
