环氧树脂泛黄原因及解决方法（抗黄变技术及应用技巧）

本文深度解析环氧树脂泛黄的五大核心成因，围绕材料选型、助剂添加、环境控制、工艺优化等维度给出针对性抗黄变防护措施，同时介绍泛黄性能判定方法，通过专业解决方案有效延缓或预防环氧树脂黄变问题，提升制品外观与使用性能。

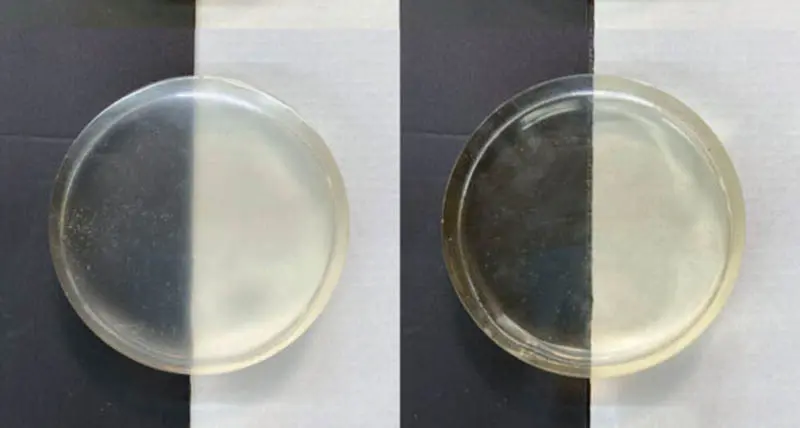

一、环氧树脂泛黄的主要成因

环氧树脂泛黄是储存、使用过程中常见的老化现象，既影响制品美观，也可能降低透明饰品、涂层等产品的使用价值，其核心成因主要分为五类，其中紫外线照射是最主要诱因。

紫外线（UV）照射：紫外线会直接打断环氧树脂中的分子链结构，尤其是双酚 A 型环氧树脂（DGEBA）含有的大量苯环，易被 UV 激发引发氧化反应，生成带色副产物，是导致黄变的主要元凶。
氧化反应：环氧树脂与空气中的氧气长期接触会发生缓慢氧化，生成醛类、酚类等变色物质，且该反应在高温、光照环境下会大幅加速，空气中的氧是黄变的重要帮凶。
高温环境：高温会加速环氧树脂的降解反应，固化、后固化阶段受高温影响更明显，温度越高黄变速率越快，80℃以上环境会显著加剧热老化黄变。
固化剂类型：不同类型固化剂对黄变的影响差异显著，脂肪族胺类固化剂抗黄变性较好，芳香胺类（如 TETA）和部分酸酐类固化剂易引发黄变，部分固化剂本身带有轻微黄色，颜色会随时间逐渐加深。
杂质或添加剂影响：体系内金属催化剂残留、填料中的杂质、不稳定的染料添加剂等，在氧化、热作用下会发生颜色变化，进而导致环氧树脂整体泛黄。

二、环氧树脂抗黄变防护措施与改进建议

针对环氧树脂泛黄的成因，从材料选择、助剂添加、环境控制、工艺优化、表面防护五个方面制定解决方案，可大幅提升环氧树脂制品的耐黄变性能，适配不同应用场景的需求。

（一）选择抗黄变配方

根据产品定位和使用场景选择适配的树脂与固化剂，从源头减少黄变可能性，不同材料的特点及应用建议如下：

材料类型	核心特点	适用场景与建议
脂肪族环氧树脂	抗黄变性能优异，透明度保持好，价格相对较高	透明制品、高端涂层、精密电子封装等对黄变要求高的场景
环氧丙烯酸酯（UV 固化）	耐黄变性能更优，固化速度快，成型效果好	光固化饰品、水晶胶制品、透明工艺品等
低色度固化剂	初始色度低，不会引入基础黄变，与树脂相容性好	各类对颜色有要求的环氧树脂制品，优选脂肪胺类低色度固化剂

（二）添加专业抗黄变助剂

在环氧树脂体系中添加专用助剂，针对性抑制紫外线破坏、氧化反应，延长制品耐黄变寿命，各类助剂的作用及代表类型如下：

UV 吸收剂：如苯基苯并咪唑类，可主动吸收紫外线，阻挡其对环氧树脂分子链的破坏，从源头避免 UV 引发的黄变；
抗氧剂：如 BHT、Irganox 系列，能抑制体系内的自由基链式反应，减缓环氧树脂与氧气的氧化反应，降低醛类、酚类变色物质的生成；
光稳定剂：如 HALS 类受阻胺光稳定剂，可捕捉光照、氧化过程中产生的自由基，提供长期的光老化保护，与 UV 吸收剂搭配使用效果更佳。

（三）规范储存环境避免阳光直射与高温

储存环节的环境控制是预防环氧树脂提前黄变的关键，需严格把控温度与光照条件：

环氧树脂原料及未固化制品的储存温度控制在 10~25℃，避免放置在高温车间、暖气旁等区域；
采用遮光桶、避光密封包装储存原料，成品放置在阴凉避光处，避免长期暴露在户外阳光直射环境；
储存环境保持干燥，避免潮湿空气影响树脂性能，间接加剧黄变。

（四）优化固化工艺控制固化过程温度

固化阶段的温度把控不当会直接导致环氧树脂热老化黄变，需遵循 “低温慢固、分阶段升温” 的原则：

避免采用高温快速固化的方式，防止体系内反应过快产生大量热，引发局部黄变；
推荐分阶段升温固化工艺，如初固 40℃保温一段时间，后固 60℃完成固化，具体参数可根据树脂型号调整；
保证固化过程中加热均匀，避免局部受热过高出现黄变色差。

（五）表面防护涂抹透明保护涂层

针对已固化的环氧树脂制品，通过表面封闭的方式阻挡氧气与紫外线侵入，适用于饰品、桌面、透明涂层等成品：

在制品表面均匀涂覆一层紫外线防护清漆、透明封闭剂，形成防护膜；
防护涂层需选择与环氧树脂相容性好的透明产品，避免出现脱层、雾面等问题，不影响制品原有外观；
户外使用的环氧树脂制品，可选择耐候性更强的氟碳类透明防护涂层，提升抗黄变效果。

三、环氧树脂泛黄性能判定方法辨别是否影响使用

环氧树脂泛黄后并非均会降低使用性能，可通过四项专业方法判定黄变程度及对制品性能的影响，精准判断是否需要处理或更换：

判定方法	判定标准与说明
光泽度变化	观察制品表面是否变哑光、失去原有透明质感，若光泽度大幅下降，说明黄变伴随表面老化，可能影响外观与防护性能
硬度测试	通过硬度计检测制品硬度，若仍能达到原设计硬度值，说明黄变仅为表面颜色变化，力学性能未受影响；若硬度下降，说明树脂发生降解
色差比对	采用色差仪检测黄变制品与原样的色差 ΔE 值，ΔE＜3 时黄变肉眼几乎不可见，ΔE＞3 时黄变明显可见，ΔE 值越大黄变越严重
试验样品对比	将制品做切片处理，观察内部颜色是否稳定，若仅表面变色、内部无黄变，说明黄变为外界环境导致，可通过表面防护改善；若内部同步黄变，说明树脂体系已发生整体老化

四、环氧树脂黄变相关常见问题解答

1. 双酚 A 型环氧树脂能否做到完全抗黄变？

双酚 A 型环氧树脂因分子结构中含有大量苯环，无法做到完全抗黄变，仅能通过添加 UV 吸收剂、光稳定剂，搭配脂肪胺类固化剂，优化储存和使用环境，延缓其黄变速度；若对耐黄变要求极高，建议替换为脂肪族环氧树脂或环氧丙烯酸酯。

2. 环氧树脂制品户外使用，如何提升耐黄变效果？

户外使用的环氧树脂制品需采用 “抗黄变配方 + 多重防护” 方案：一是选择脂肪族环氧树脂搭配低色度脂肪胺固化剂；二是添加 UV 吸收剂与光稳定剂复配体系；三是固化后涂覆户外专用耐候透明防护涂层；四是可在制品表面增加遮阳防护，减少阳光直射。

3. 环氧树脂固化后短期内快速黄变，是什么原因？

固化后短期内快速黄变，主要原因集中在三方面：一是固化工艺不当，高温快速固化导致热老化；二是选择了芳香胺类等易黄变固化剂；三是储存或使用环境存在强紫外线照射（如户外、紫外线灯旁）或高温环境，需针对性调整工艺和环境。

4. 抗黄变助剂添加越多越好吗？

并非如此，抗黄变助剂需按照树脂体系的比例精准添加，过量添加会导致助剂析出、树脂相容性下降，出现雾面、分层等问题，还可能影响环氧树脂的固化效果和力学性能，建议严格按照助剂厂家的推荐添加量使用。

5. 环氧树脂原料未开封也会泛黄吗？

会的，环氧树脂原料即使未开封，若长期在高温、光照环境下储存，仍会发生缓慢的氧化和热老化，导致原料本身泛黄，因此原料需遵循避光、低温、密封的储存原则，且尽量在保质期内使用。

五、总结

环氧树脂泛黄是一种可预防、可延缓的材料老化现象，其发生与紫外线照射、氧化反应、高温环境、固化剂类型、杂质影响密切相关。在实际生产和使用中，只需从源头优化抗黄变配方，合理添加 UV 吸收剂、抗氧剂等专用助剂，严格把控储存环境与固化工艺，再配合成品表面的透明防护涂层，即可大幅提升环氧树脂制品的耐黄变性能，有效保持制品的外观和使用性能。同时，通过光泽度、硬度、色差等专业方法判定黄变程度，可精准辨别其对制品的影响，避免不必要的材料浪费。
