艾科坦470乙烯基树脂（源自亚什兰/英力士470树脂）

本文详解源自亚什兰/英力士的艾科坦 470-300 酚醛环氧乙烯基酯树脂核心参数、产品性能、适配工艺、行业应用实例，补充树脂基础科普、施工填料添加规范、储存操作安全要点与高频常见问题，适用于高温腐蚀化工、冶金、环保烟气脱硫 FRP 制品选型参考。

一、基础信息

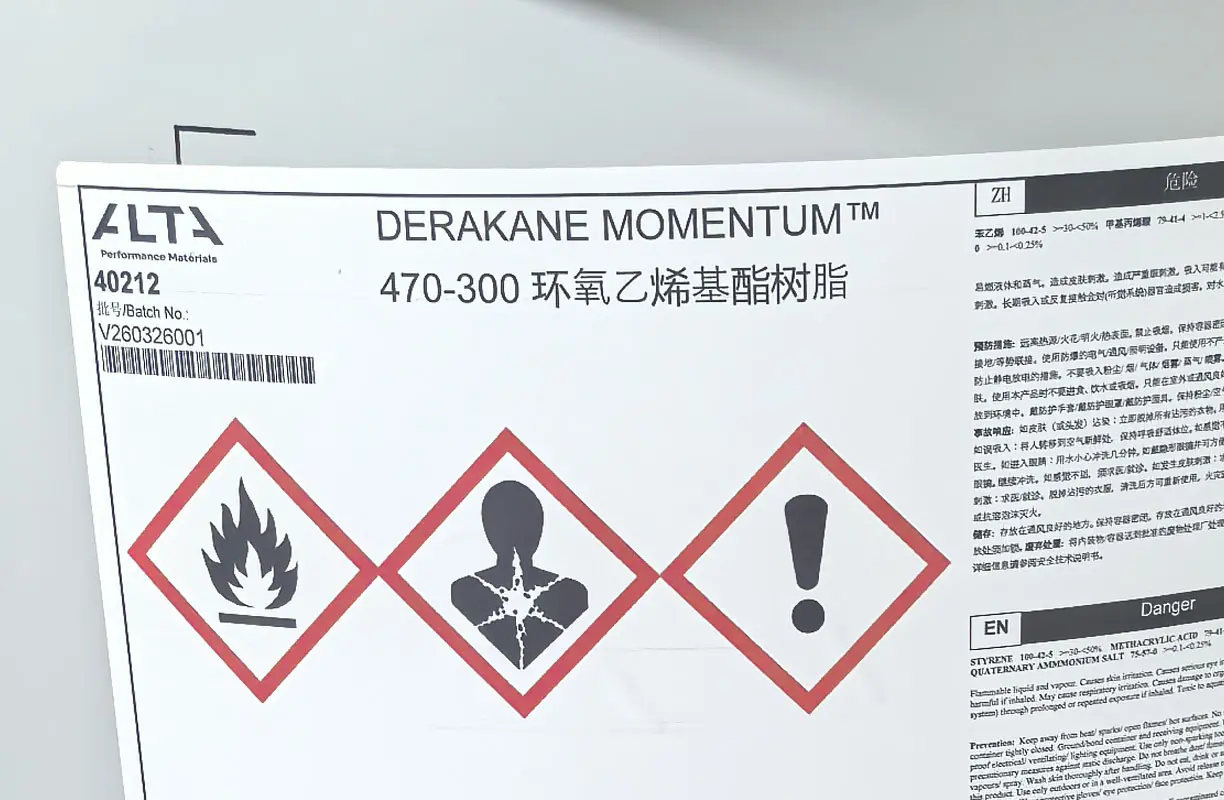

1. 产品全称：DERAKANE MOMENTUM 470-300 环氧乙烯基酯树脂
2. 品牌来源：艾科坦（源自亚什兰 / 英力士原装 470 树脂体系）
3. 产品品类：酚醛环氧乙烯基酯树脂
4. 标准包装：205kg / 桶
5. 长期耐温上限：150℃
6. 苯乙烯含量：33wt%（低挥发环保型）
7. 标准储存条件：避光常温 25℃，储存有效期 10 个月
8. 液态基础理化指标（25℃）：密度 1.08g/mL，动力粘度 325mPas，运动粘度 300cSt

二、产品特性

1. 高温力学稳定性强：高温工况下可长期保留构件强度与韧性，区别于普通双酚 A 型乙烯基树脂高温易软化、强度衰减的缺陷，适配持续高温腐蚀设备。
2. 广谱耐化学腐蚀：耐受各类有机溶剂、酸碱介质，对酸性氧化腐蚀工况耐受能力突出，适配含氯、氧化剂、高温酸洗等强腐蚀环境。
3. 浅底色易质检修补：树脂本体颜色浅淡，制品可塑阶段气泡、缺胶、分层等成型缺陷可快速识别，及时修补，大幅降低报废率，提升生产效率与成品品质。
4. 施工储存稳定性优异：常温避光仓储周期长，粘度稳定不易提前凝胶，工厂批量备货、现场异地施工均可灵活安排。
5. 低苯乙烯挥发环保：苯乙烯仅 33% 含量，远低于常规乙烯基树脂 40% 以上含量，大幅减少施工刺激性气味，改善车间作业环境，降低 VOC 排放。
6. 高性价比替代特种合金：制作 FRP 玻璃钢防腐设备，可替代钛材、哈氏合金等高成本特种防腐金属，设备采购与后期维护成本显著降低。补充基础科普：酚醛环氧乙烯基酯树脂由酚醛环氧树脂经甲基丙烯酸改性合成，分子结构高密度苯环交联结构，是乙烯基树脂中耐高温、耐强氧化介质的高端品类，优于通用双酚 A 乙烯基树脂，多用于严苛腐蚀高温工况。

三、成型工艺

本品兼容全品类主流 FRP 玻璃钢成型工艺，无工艺限制：手糊成型、喷射成型、拉挤成型、RTM 树脂传递模塑、纤维缠绕工艺。

高温超 150℃工况选型补充：若设备长期运行温度高于 150℃，同系列升级款DERAKANE 470HT-400耐高温树脂可选用。

四、行业应用

（一）适用设备场景

高温洗涤设备、防腐脱硫脱硝烟道、化工防腐管道、耐腐蚀立式 / 卧式储罐、工业危废处理设施、采矿溶剂萃取装置、盐酸储运容器、防腐罐车、铁路防腐内衬、乙醇汽油储存罐体。

（二）落地应用案例

1. 电厂脱硫烟道项目：多家火力发电厂采用 470-300 树脂手糊玻璃钢烟道，长期承受 120-140℃高温酸性烟气，使用 5 年无内衬开裂、渗透腐蚀问题，替代碳钢衬胶方案，使用寿命提升 3 倍。
2. 冶金采矿萃取槽：有色金属矿山溶剂萃取装置，槽体长期接触高温酸性萃取液，选用该树脂制作 FRP 槽体，耐氧化浸出介质，避免不锈钢槽体腐蚀渗漏。
3. 化工盐酸运输罐车：盐酸储罐、罐车玻璃钢内衬，抵御高浓度盐酸常温及高温输送腐蚀，轻量化且防腐性能优于橡胶内衬。
4. 乙醇汽油储罐：成品油库区玻璃钢储罐体，耐受乙醇汽油溶胀侵蚀，不会出现普通树脂溶胀分层渗漏故障。

五、填料与助剂使用规范

1. 填料添加规则：如需添加触变剂、滑石粉、石英砂等填料，必须提前对接厂家技术人员做配比试验；过量填料体系会直接削弱树脂原有耐高温、耐化学防腐性能，降低制品使用寿命。
2. 固化配比规范：施工配制顺序为先树脂混合促进剂搅拌均匀，再加入固化剂，严禁促进剂与固化剂直接混合接触，避免爆聚放热危险。
3. 表面气干处理：户外开放式手糊施工，最后一层封面树脂需添加苯乙烯石蜡液，解决树脂表面发粘、气干不良问题。
4. 安全防护要求：施工全程保持车间通风，佩戴耐溶剂橡胶手套、防护面罩，禁止皮肤长时间直接接触未固化树脂；施工现场严禁明火、高温热源，树脂桶需避光密封存放。

六、常见问题

问题 1：470-300 和普通双酚 A 乙烯基树脂核心区别是什么？

答：基础分子结构不同，本品为酚醛环氧骨架，耐高温至 150℃、耐酸性氧化介质；普通双酚 A 型乙烯基树脂长期耐温仅 80-100℃，不耐氯气、双氧水等强氧化介质，仅适用于常温弱酸弱碱工况。

问题 2：添加大量滑石粉后设备使用一年出现渗漏是什么原因？

答：填料填充会打断树脂连续交联防腐层，降低树脂交联密度，耐介质渗透性能大幅下降，高温工况下介质更容易渗透内衬造成鼓包渗漏，因此高温防腐内衬建议减少填料用量或不添加填料。

问题 3：施工时气味刺鼻，如何降低苯乙烯挥发？

答：本品原生苯乙烯含量 33% 已是低挥发规格；可搭配专用苯乙烯抑泡挥发助剂（添加量 0.3%-0.5%），同时车间开启强制排风，缩短单次施工开盖时间，减少树脂敞口静置时长。

问题 4：树脂存放一段时间后粘度升高，是否失效？

答：常温避光储存 10 个月内粘度小幅上升属于正常现象，搅拌均匀后可正常使用；若出现分层、结块、内部凝胶，则树脂已失效，禁止投入施工。

问题 5：该树脂能否用于海水船舶防腐？

答：可短期用于海水内衬，长期远洋海水高氯离子工况优先选用耐海水专用乙烯基树脂；470-300 更侧重高温酸碱氧化化工工况，海水环境性价比偏低。

问题 6：成型后制品出现细小气泡缺陷，如何避免？

答：树脂底色浅可提前发现气泡及时滚压排气；控制施工环境温度 15-30℃，固化剂配比严格按厂家参数，避免凝胶速度过快导致气泡无法排出。

七、安全警示

本品属于化工危险化学品，未固化树脂存在易燃、皮肤刺激风险；废弃树脂、清洗废液不可随意倾倒，需交由有资质危废单位处理；施工、转运全程遵守危化品操作规范。
