SW266 0.5mm PSA 蜡片（高温模具超薄蜡片）

一、基础信息

1. 型号定义

• 品牌：美国 Freeman 弗里曼高温模具蜡原厂。
• 系列：SW266（Thermo-Stable 高温稳定微晶蜡配方，区别低温 SW165）。
• PSA：单面压敏背胶款，免额外刷胶。

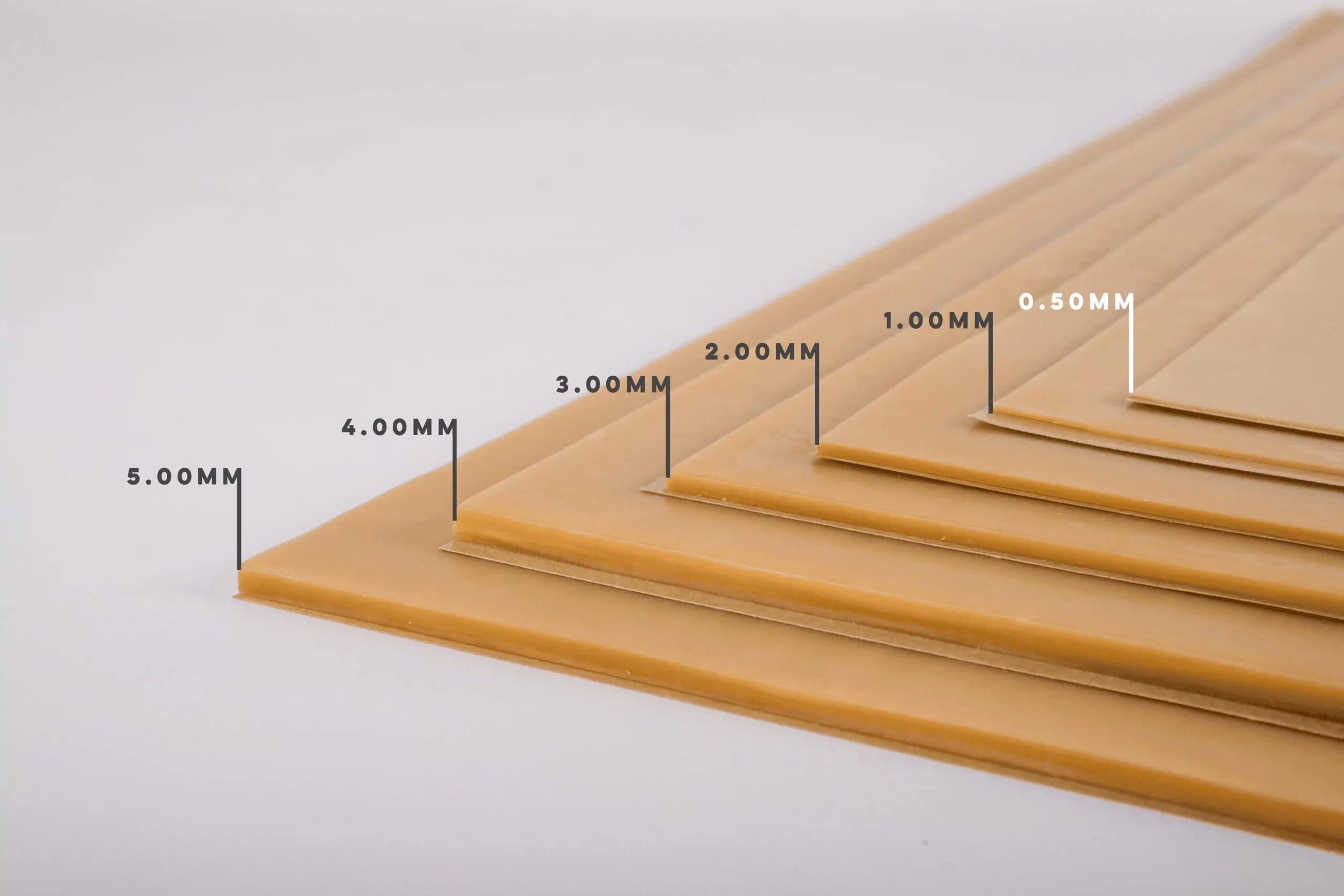

• 厚度规格：0.5mm 超薄精密款，专为薄壁复材件开发。
• 品类：PS266 Adhesive-Back 背胶高温定厚蜡片。

2. 物理规格

1. 单片尺寸：统一标准大板 305mm×610mm（12×24 英寸）。
2. 包装规格：0.5mm 超薄款 10 片 / 标准纸盒（厚款 2mm 仅 8 片 / 盒）。
3. 厚度公差：原厂精密轧制 ±0.001 英寸（±0.025mm），超薄尺寸无厚薄偏差。
4. 外观质感：浅棕黄色半透明微晶合成蜡，透光可见模具基准线、分型轮廓；质地细密无杂质、不分层、防潮耐候。
5. 基材特性：无回弹记忆（无 spring-back），常温自然服帖曲面，无需预热软化。

二、理化参数

1. 熔融软化点：275–285℉（135–140℃），完全熔融温度 138.9℃。
2. 长期安全耐热：≤130℃，适配环氧、乙烯基、高放热不饱和聚酯固化峰值温度，薄蜡片不会受压塌陷、变薄渗料。
3. 灰分含量：0.038%，高温熔除后残灰极少，不污染胶衣、粘接面、漆面。
4. 背胶性能：环保压敏胶，常温粘贴不滑移；成型加热后蜡层与背胶同步剥离，无残胶残留模面。
5. 柔韧性：优于 SW165 低温蜡，超薄 0.5mm 也可贴合极小 R 角、复杂曲面，弯折不开裂、不起翘。
6. 闪点：508℉，加热清模无起火隐患。

三、0.5mm 超薄款（对比 1/1.5/2mm 厚蜡片差异化优势）

1. 超薄精密定厚，适配薄壁轻量化制品

专为 0.4–0.6mm 超薄碳纤维、玻纤件设计，厚度极薄、受压压缩量极小；RTM 闭模、对开模铺贴后，固化放热阶段不会局部变薄，批量生产薄壁件壁厚一致性极高，杜绝成品偏厚、偏薄报废。

2. 极致柔软服帖，适配微小曲面、精细分型

0.5mm 薄型基材延展性更强，可紧密贴合模具细微转角、窄法兰、窄分型线、浅凹槽；小型手板、精密零部件模具复杂轮廓铺贴无空鼓、翘边，薄蜡层不会因弯折出现断层缝隙，避免树脂渗料。

3. PSA 背胶超薄不垫高，精密工装零误差

自带超薄压敏背胶，胶层极薄不会额外增加间隙；制作高精度检测工装、碳纤维薄壁外壳、航空小件模具时，不会因胶层厚度干扰型腔精度，比无胶款省去喷胶、晾干工序，批量制模效率提升。

4. 易裁切、拼接无痕，适合局部精细补偿

美工刀、裁纸刀可轻松裁切细小异形条；多片拼接缝隙贴合紧密，超薄蜡片拼接台阶极低，翻模后分型线平整，无需大量打磨修模；可多层叠加实现 1.0/1.5mm 精准间隙，灵活替代多规格备货。

5. 易清理、残蜡极低，超薄层熔除更快

厚度薄，升温至 140℃即可快速整体熔融流走；冷态下可整片徒手剥离，边角细微残蜡极少，大幅减少溶剂清洗模具工时，不影响后续胶衣喷涂、二次粘接。

6. 半透明可视化，精细对位零返工

透光材质，铺贴后清晰看见底层模具划线、分型边界；超薄款适合小型精密模具精细对位，裁切、修边尺寸把控精准，降低人工返工损耗。

四、应用场景（薄壁精密复材专属）

1. RTM 闭模超薄碳纤维制品（核心用途）

无人机外壳、3C 数码碳纤维外壳、汽车轻量化内饰饰板、小型运动器材壳体，精准预留 0.5mm 成品壁厚，保证树脂均匀灌注，薄壁件无缺料、厚薄不均缺陷。

2. 高精度对开模具、手板原型制作

航空小件、轨道交通精密配件、医疗器械复材外壳母模铺贴，一次性预留超薄产品间隙，省去多次打磨校准型腔；工业设计手板、检测工装厚度模拟。

3. 窄分型线、法兰密封、细微间隙补偿

模具窄法兰边、细小转角分型处薄垫密封，阻挡树脂溢料；型腔局部微量间隙填充，多层叠加可灵活调整 0.5/1.0/1.5mm 间隙，替代多规格蜡片库存。

4. 预浸料高温成型配套工装

适配环氧预浸料高温固化工艺，SW266 高温配方不会软化变形，0.5mm 超薄间隙匹配预浸料单层铺层厚度，工装尺寸稳定。

5. 小型精细玻璃钢工艺品、冲浪板薄蒙皮模具

薄蒙皮、轻量化冲浪板、小型玻璃钢文创制品分型定厚，曲面细腻贴合，成品表面无明显分型台阶。

五、操作流程

1. 模面预处理：母模清洁干燥，完整涂刷脱模剂并干透；
2. 裁切下料：按精细分型轮廓裁切 0.5mm 超薄蜡片，窄分型可裁细条使用；
3. 粘贴固定：撕掉离型纸，平整贴合模面，软刮板轻压压实微小转角，消除空鼓；
4. 拼接处理：薄片紧密对接，不留缝隙，多层叠加时对齐边界；
5. 铺层 / 灌注成型：直接铺玻纤、预浸料或树脂灌注，正常固化；
6. 蜡片清除
   • 热清除：模具升温 140℃以上，超薄蜡层快速熔融流出，擦拭少量残灰；
   • 冷清除：常温整片剥离，细微边角残蜡刮板轻刮即可清理。

六、同系列规格对比（选购区分 0.5mm 与 2mm 适用边界）

1. 0.5mm SW266 PSA 超薄精密款，柔软贴合微小曲面，适配 0.5mm 薄壁碳纤维、小型精密 RTM 件、窄分型密封；支撑力弱，不适合大平面、厚壁产品。
2. 2mm SW266 PSA 中厚通用款，支撑抗压强，大平面、船艇、汽车大件通用，适配 1.8–2.2mm 常规壁厚制品。
3. SW266 高温款 VS SW165 低温款 SW266 全系（含 0.5mm）耐高温 130℃，适配环氧 / 乙烯基高放热树脂；SW165 熔点仅 79℃，高温固化易熔化失效，不可用于薄壁精密高温模具。
4. PSA 背胶款 VS Plain 无胶款 0.5mm 精密模具优先 PSA 背胶，粘贴稳固不位移；简易短期小模可选无胶款，需额外喷涂粘接胶。

七、储存事项

1. 储存条件：阴凉常温仓库存放，避免暴晒、高温堆放，防止超薄背胶软化失效；
2. 施工环境：5–35℃车间均可铺贴，超薄蜡片低温下依旧柔软，无需预热；
3. 使用禁忌：不可长时间浸泡强溶剂，避免背胶溶解；仅用于复材模具，不可用于牙科、首饰失蜡铸造；
4. 安全提示：加热熔除保持通风，熔融蜡液高温避免皮肤烫伤。

八、总结

0.5mm Freemans SW266 PSA 超薄背胶高温蜡片是薄壁碳纤维、精密小型 RTM 模具专用高端定厚材料，依托原厂高温微晶配方、超薄精密公差与自带背胶设计，兼具曲面贴合好、壁厚精度高、易裁切拼接、清模无残留优势，解决超薄轻量化复材制品模具间隙不准、溢料、分型粗糙等痛点，适配航空、3C、汽车轻量化、精密手板全场景。
