英国快蜡 P300 抛光蜡（水性中粗研磨去除砂纸痕）

一、产品描述

英国 FARECLA P300 快蜡全称300 RAPID CUT COMPOUND，英国原装进口水性中粗抛光蜡，主打中等切削力 + 一步出高光泽，专门针对P1000-P1200 号干磨、水磨砂纸磨痕快速修复，可重塑玻璃钢胶衣、各类工业喷漆、汽车原厂漆面光泽，还原漆面原有色彩，是汽车漆面修复、复合材料制品抛光通用高效研磨材料。

1.1 核心优势

1. 表面通用性强：适配汽车烤漆、玻璃钢胶衣、聚酯树脂、亚克力喷漆、游艇船体漆面等多类材质，覆盖民用与工业抛光场景。
2. 操作门槛低：支持 DA 双作用抛光机机器抛光、手工局部抛光两种方式，新手简单学习即可上手操作。
3. 抛光效率高：中粗切削磨料颗粒均匀，单次施工消除砂痕，无需反复多层研磨，大幅缩短施工工时。
4. 光泽持久真实：产品不含填充遮瑕剂，抛光后直接呈现镜面高光泽，不会出现洗后划痕复现问题，无需额外上光工序。
5. 环保安全配方：纯水性体系，VOC 排放极低，施工无刺鼻有害气体，密闭车间、室内厂房使用无消防隐患，储存、运输合规安全。

1.2 规格参数

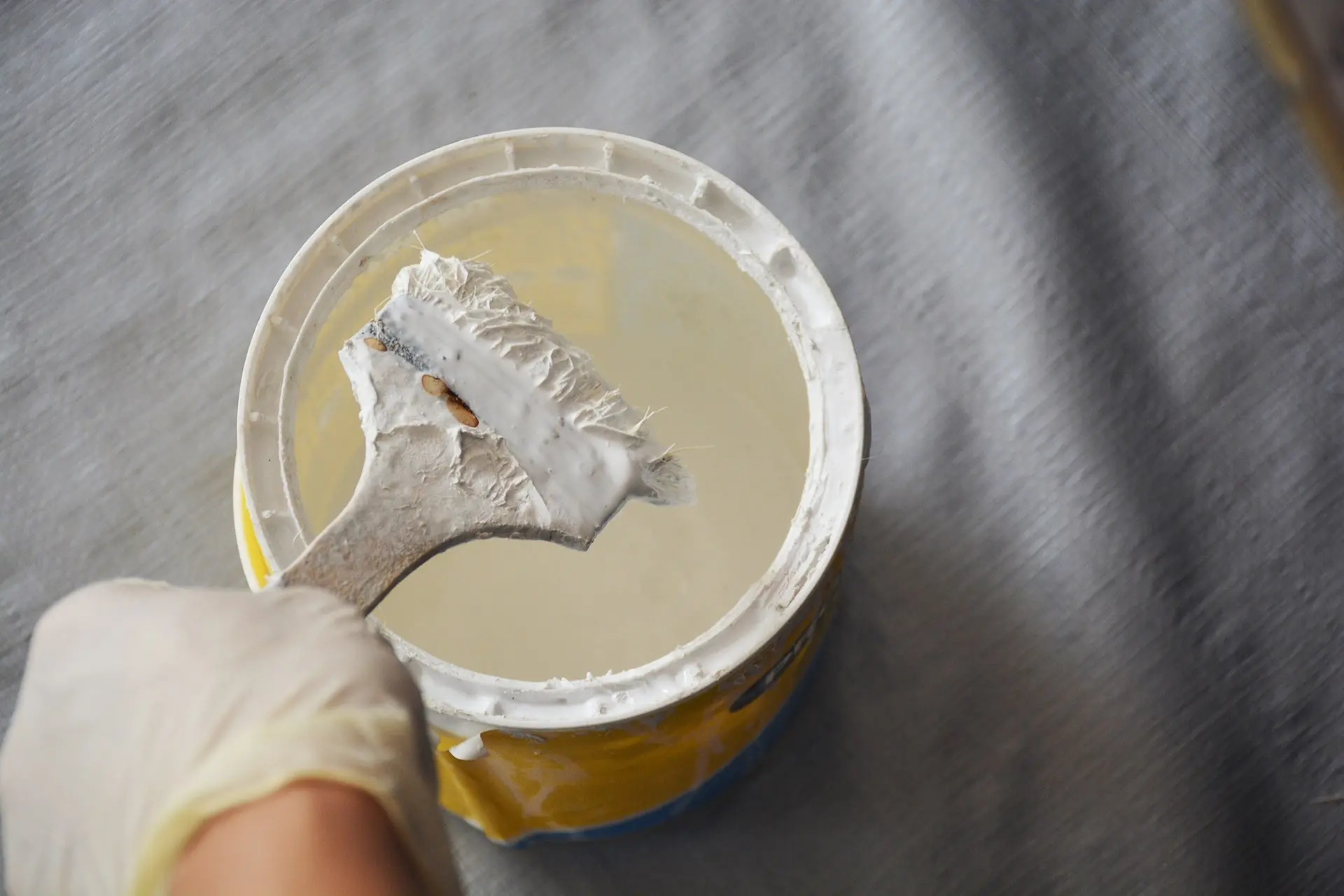

理化参数：外观白色乳状液体，相对密度 1.45，pH 值 8.8，常温保质期 3 年，不属于危险化学品，物流运输无特殊管制要求。

二、应用案例

案例 1：汽车美容门店漆面翻新

二手黑色轿车全车漆面布满 1200# 水磨砂纸打磨痕迹、轻微氧化层，施工流程：中性洗车泥深度清洁→DA 机羊毛盘搭配 P300 快蜡分区粗抛→海绵盘轻收光→擦干后 1 小时镀晶封层。效果：全车砂痕完全消除，漆面镜面亮度提升，无太阳纹，水性蜡残留不影响镀晶附着力，门店反馈相比油性粗蜡施工异味大幅减少。

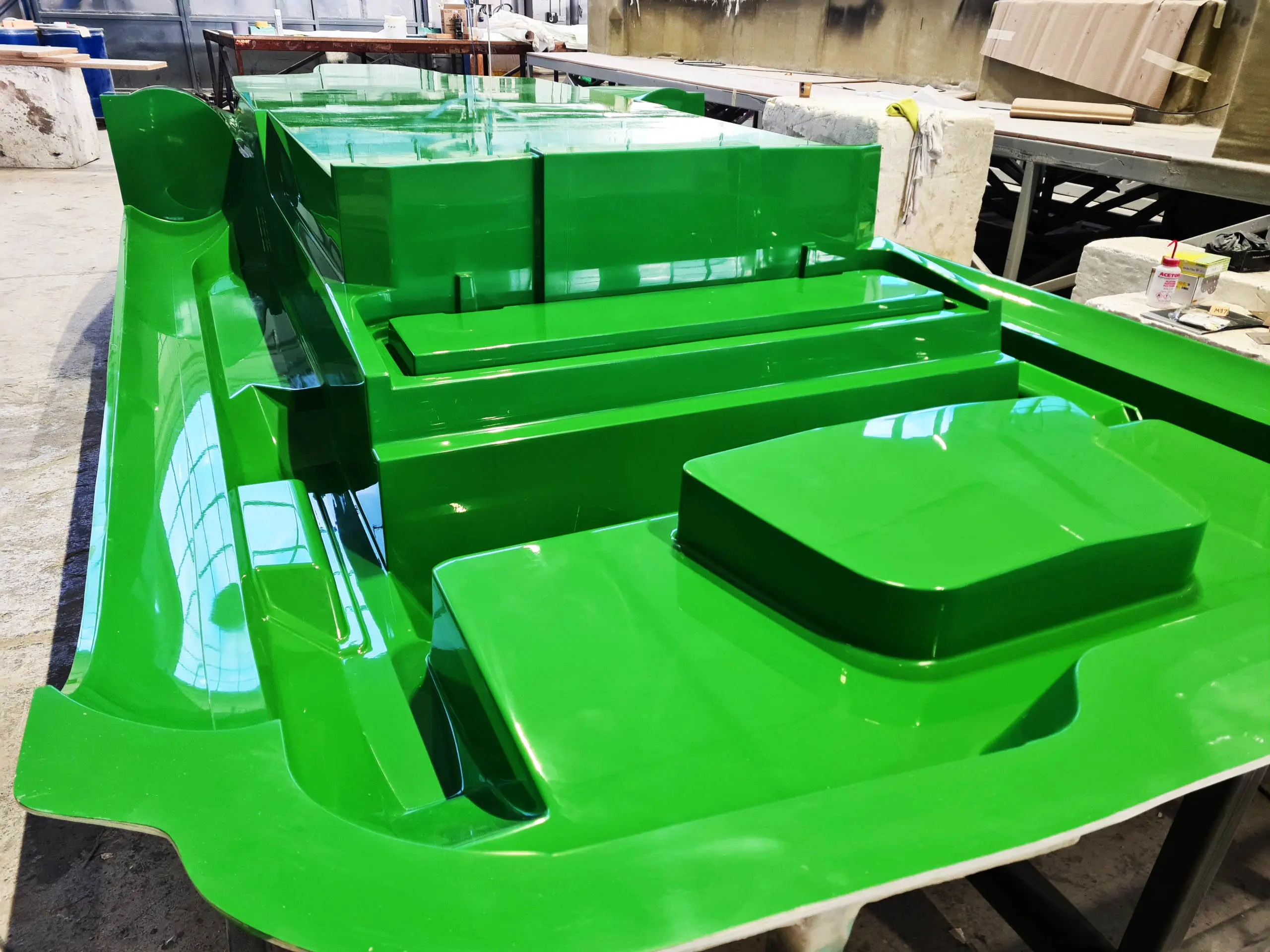

案例 2：玻璃钢游艇胶衣修复

小型游艇船体胶衣打磨后残留 1000# 干磨砂痕，采用手工 + 机器结合抛光，大面积用 3kg 罐装 P300 配合抛光机，边角船缝用棉签手工轻抛，抛光后胶衣通透无雾感，长期海水浸泡不会快速失光。

案例 3：轨道交通 / 工业设备喷漆件抛光

高铁车厢外壳、工程机械新喷漆工件，喷漆固化 72 小时后批量抛光，车间封闭作业，P300 低 VOC 配方不会刺激工人呼吸道，批量加工无需频繁通风，抛光后直接进入装配工序，无蜡渍污染零部件风险。

三、施工技巧

3.1 抛光前预处理（必做步骤）

1. 基础清洁：待抛光表面必须完全干净、干燥，使用中性除油清洁剂清除灰尘、树胶、油污；顽固附着杂质搭配洗车泥揉搓清理，严禁漆面残留沙粒，否则抛光会产生深层划痕。
2. 漆面固化等待：新喷涂漆面需静置24-72 小时完全固化后再抛光，未干透漆面清漆层柔软，极易被研磨磨穿。
3. 损伤分级处理：表面深划痕、凹坑、破损需先用粗砂纸逐级打磨找平，打磨至 1200# 砂纸后，再使用 P300 快蜡抛光；浅砂痕可直接抛光处理。
4. 隐蔽测试：陌生材质、深色车漆、UV 烤漆，先在车辆保险杠、工件底部等隐蔽区域小范围试抛，确认无褪色、腐蚀、发白后再大面积施工。

3.2 DA 双作用机器抛光标准操作

1. 工具搭配：粗抛去砂痕选用短毛羊毛盘；想要兼顾切削与光泽可更换高密度柔软海绵盘。
2. 用量控制：单次取硬币大小蜡液均匀涂抹在抛光盘盘面，先空载启动抛光机 10 秒，让蜡液均匀铺满盘面，再贴合漆面施工，避免干盘摩擦灼伤漆面。
3. 转速标准：设备转速固定1500-1800 转 / 分，低速起步贴合漆面，再匀速稳定运转，禁止长时间超 2000 转高速抛光，高温会烧蚀清漆层。
4. 移动手法：抛光盘全程与漆面保持平行，依靠机器自重施压，无需全身重力下压，移动速度每秒 15-20 厘米；遵循分区处理原则，单次施工区域控制 40cm×40cm，单片区域抛光完成立刻擦拭残留蜡液。

3.3 手工抛光操作（边角、狭小区域专用）

1. 工具选择：超细纤维抛光布、专用手工抛光海绵、棉签（缝隙、车标边角）。
2. 操作规范：蘸取少量抛光蜡，采用小圆周画圈或直线往返方式轻柔研磨，单次抛光面积控制 30cm×30cm 以内。
3. 力度要求：轻中度力度反复擦拭，禁止大力长时间按压，待表面哑光砂痕消失、透出明显镜面光泽立刻停止抛光。

3.4 抛光后收尾养护

抛光完成后，立刻使用无尘超细软布横向擦拭完整区域，彻底清除表面水性蜡残留，防止蜡液风干形成白色蜡痕；若局部残留顽固蜡印，蘸少量中性蜡清洁剂擦拭，禁止氨水、强碱类刺激性溶剂清洗漆面。

补充养护知识点：抛光后等待漆面完全干燥 1-2 小时，即可涂抹养护蜡、封釉、镀晶产品；家用私家车日常养护建议每 2-3 个月打蜡一次，沿海、工地等恶劣环境缩短至 1 个月一次。

四、注意事项

1. 施工环境要求：选择无风、无尘室内场地，环境温度控制15℃-30℃；避开正午阳光直射，高温会加速蜡液风干，造成抛光发花、产生旋纹；冬季低温存放后，提前放置室内回暖至室温再施工，低温蜡液粘度升高，切削效果下降。
2. 防过度抛光要点：薄清漆车漆、浅色玻璃钢、UV 涂层禁止在同一位置停留超过 30 秒，频繁抬起抛光盘观察漆面状态，防止磨穿表层露出底色基材。
3. 人员安全防护：施工全程佩戴橡胶手套、防尘口罩，避免蜡液长期接触皮肤引发干燥过敏，打磨抛光产生的细微粉尘不可直接吸入。
4. 产品储存规范：密封拧紧瓶盖，存放于阴凉干燥仓库，远离高温热源、雨水潮湿环境，避免阳光直射导致蜡质分层变质；放置在儿童、宠物无法触碰区域，不可与强酸化工产品混放。

五、知识补充

1. 粗抛组合：P300+PRF 粗蜡，作为第一道重度研磨工序，快速去除 800#-1000# 粗砂痕、重度氧化层、漆面失光层。
2. 中抛组合：P300+PRE 细抛蜡，作为第二道细化工序，P300 消除砂痕后 PRE 进一步细化纹路，直接过渡精抛，减少工序步骤。
3. 单独使用：轻度 1200# 砂痕、日常漆面翻新，单独使用 P300 即可一步完成抛光，无需叠加其他研磨蜡。

六、常见问题

问题 1：抛光完成后漆面出现全新细密划痕

原因：漆面、抛光盘残留泥沙杂质，抛光盘长期使用未清洁，盘面硬化结块；深色车漆更容易显现划痕。

解决方式：彻底冲洗车身并使用洗车泥全车清洁，更换全新羊毛 / 海绵抛光盘；浅划痕可重新蘸少量 P300 轻抛修复，深层划痕需重新砂纸打磨找平后再抛光。

问题 2：抛光后漆面光泽暗淡、雾蒙蒙无镜面效果

原因：蜡液用量过少、抛光时间不足、移动速度过快、施工温度过高蜡液快速干透。

解决方式：增加单次蜡液用量，放慢机器移动速度，每个区域延长抛光时间，保证蜡液全程保持湿润状态；高温环境施工可间歇性少量喷水润滑漆面。

问题 3：P300 水性快蜡和普通油性抛光蜡核心区别

1. 配方差异：普通抛光蜡多溶剂油性配方，气味刺鼻，VOC 超标，密闭车间存在安全隐患；P300 全水性环保配方，低气味无有害挥发物。
2. 效果差异：油性蜡含硅油填充剂，仅临时遮盖划痕，洗车后瑕疵重现；P300 无填充成分，依靠物理切削真实去除砂痕，光泽持久不反弹。
3. 后续施工：油性蜡油脂残留会导致镀晶、封釉附着力差，易脱落；水性蜡残留清水即可擦除，不影响后续漆面养护施工。
4. 适配性：普通中粗蜡切削颗粒粗细不精准，处理 1200# 砂痕容易过度研磨；P300 磨料颗粒专为 P1000-P1200 砂纸匹配，容错率更高，不易伤漆。

问题 4：抛光时漆面快速发热、出现发蓝灼伤痕迹

原因：抛光机转速过高、同一区域长时间停留、抛光盘干燥无蜡液润滑、下压力度过大。

解决方式：下调转速至 1500 转，分区快速移动施工，及时补充抛光蜡，依靠机器自重操作，减少手部下压力度；灼伤轻微区域可轻抛修复，严重灼伤需重新喷漆。

问题 5：罐装 P300 长期存放出现分层还能使用吗

解答：可以正常使用，水性蜡静置分层属于正常物理现象，开盖后充分搅拌均匀即可恢复原有切削性能；若分层后出现结块、异味、发霉则说明变质，禁止施工使用。

问题 6：手工抛光效率低，怎么提升施工亮度

解答：手工抛光优先选用高密度抛光海绵，每次少量多次蘸取蜡液，分多次小范围反复研磨，不要一次性大面积涂抹；抛光完成后静置 30 秒再擦拭残留，光泽度会明显提升。
