艾科坦 BP75 玻纤树脂腻子

本文详解艾科坦 BP75 ARF 玻纤树脂腻子，介绍产品基础属性、物理机械参数、核心性能优势，搭配游艇卫浴工业复材真实应用案例，完整梳理基层处理、配比搅拌、批刮施工、养护标准流程，标注储存与安全规范，汇总固化慢、分层开裂、粘结脱落等施工常见故障及对应解决办法，适合玻璃钢、复合材料加工从业者参考。

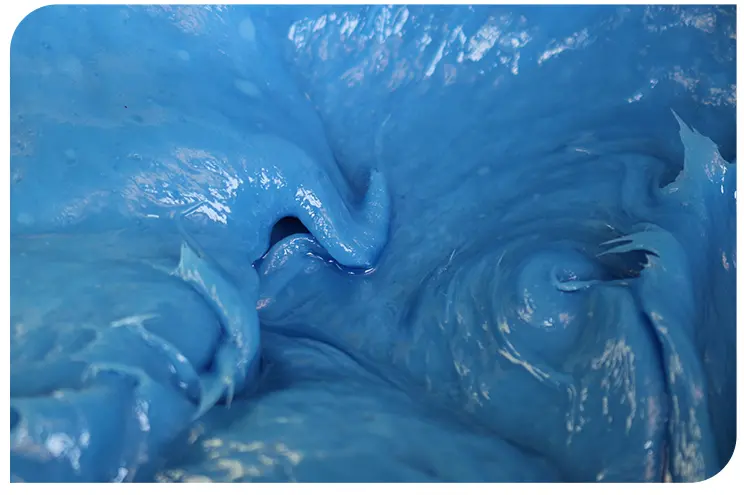

一、产品描述

艾科坦 BP75 ARF（BP75 修补玻纤树脂腻子）属于预促进型不饱和聚酯树脂粘结剂，内置短切玻纤填料，专为夹层复合材料粘接、部件装配打造，具备优秀触变防流挂性能，浸润性佳，固化后弹性充足、抗冲击粘结强度高，通过 ISO9002 质量体系认证，是聚酯复材行业通用结构粘结修补材料。

1.1 产品特性

1. 自带玻纤增强：内含玻璃纤维，固化后粘结层抗裂、抗冲击，可承受夹层板材形变应力，不易出现脱层断裂。
2. 预促进体系：出厂已添加促进剂，仅需搭配 MEKP 过氧化甲乙酮固化剂即可固化，无需额外调配促进原料。
3. 强触变不流挂：膏体粘稠稳定，立面、顶面施工不会流淌，单次批刮厚度可控，操作容错率高。
4. 高弹性低收缩：固化线性收缩率仅 2.5%，断裂延伸性能优异，适配轻木、PVC、PU 泡沫等软芯材粘接。
5. 基材适配广泛：可粘接聚酯层板互粘、层板与轻木 / PVC 泡沫 / PU 泡沫夹层复合，覆盖多类复材基材。

1.2 液体参数

1.3 机械性能检测标准

断裂延伸率：执行 ISO 527 标准；弯曲模量：执行 ISO 178 标准；巴氏硬度：执行 ASTM D-2583 标准；拉伸强度：执行 QC 36 标准。

二、应用案例

案例 1：玻璃钢游艇夹层船体粘接

小型休闲游艇船体采用玻璃钢 + PVC 泡沫夹层结构，层板拼接缝隙、筋条装配使用 BP75 腻子，施工温度控制 22℃，固化剂配比 1.5%，批刮厚度 1.2mm，24 小时完全固化后打磨修整。优势：玻纤增强层抗海水冲击，长期使用粘接缝不开裂，无渗水脱层问题。

案例 2：卫浴玻璃钢壳体装配

浴室浴缸、淋浴房 FRP 外壳拼接、加强筋粘接，车间常温 20℃施工，垂直立面大面积批刮无流挂，固化后弹性匹配胶衣层，冷热温差环境下接缝不会发白开裂。

案例 3：建筑轻质复材墙板加工

聚酯层板搭配轻木芯材制作装饰墙板，板材拼接、预埋件粘接使用 BP75，低收缩特性避免板材变形翘曲，批量车间密闭施工无刺激性溶剂残留。

三、施工指南

3.1 施工环境与温度要求

施工温度区间：18℃-25℃；环境湿度建议低于 70%；温度低于 18℃会大幅延长凝胶与固化时间，高于 25℃凝胶速度过快，缩短可操作时间。

3.2 粘接基层预处理（关键步骤）

1. 清洁要求：粘接基面必须无油污、粉尘、脱模剂，先用丙酮或苯乙烯溶剂完整擦拭除油，干燥后再施工。
2. 粗糙处理：光滑胶衣、树脂面建议使用 120# 砂纸轻微打磨，提升腻子机械附着力。
3. 干燥标准：基材表面完全干燥，禁止带水、带潮气粘接，否则会出现气泡、分层脱粘。

3.3 固化剂配比搅拌规范

1. 催化剂配比：MEKP 过氧化甲乙酮添加量控制1%-2%；低温环境取 2% 加快固化，高温环境下调至 1% 避免放热开裂。
2. 搅拌操作：固化剂倒入主腻子，充分搅拌 2 分钟至颜色完全均匀，桶底、边角无未混合原料，搅拌完成后尽快使用。
3. 可操作时效：20℃环境下混合后仅有 18 分钟凝胶时间，单次少量调配，避免未施工提前凝固报废。

3.4 批刮厚度与施工手法

1. 标准批刮厚度：单次施工厚度0.3mm-3mm，超过 3mm 建议分两层薄批，每层间隔 30 分钟半干后再刮第二层，防止内部发热开裂。
2. 操作要点：刮刀均匀摊涂，反复刮压排出内部气泡，夹层板材拼接缝隙需填满腻子，保证两面基材充分浸润贴合。
3. 装配时效：腻子涂抹完成后，24 小时内做好部件固定保护，未完全固化前禁止撞击、拉扯粘接件。

3.5 固化后处理

常温完全固化需 3 小时，24 小时后可进行打磨、修边、喷涂胶衣 / 面漆；打磨建议选用 120#-240# 干磨砂纸，打磨粉尘及时清理，避免附着漆面产生颗粒瑕疵。

四、储存与注意事项

1. 储存条件：产品存放温度低于 25℃，避光密封保存，原厂保质期最长 3 个月；高温、暴晒储存会改变膏体粘度、缩短凝胶时间，直接降低粘结强度。
2. 存放禁忌：远离热源、明火、氧化剂，不可与 MEKP 固化剂混放，分开独立仓储。
3. 人员安全防护：施工全程佩戴丁腈手套、护目镜、通风口罩；MEKP 固化剂具有腐蚀性，避免皮肤、眼睛直接接触；车间保持通风，减少苯乙烯溶剂挥发吸入。
4. 资料查阅：完整健康安全操作规范，查阅英力士官方材料安全数据表 2G100。

五、知识补充

1. 稀释调整：膏体过稠难以施工，可少量添加苯乙烯稀释，添加量不超过总重量 5%，过量稀释会降低粘结强度、延长固化时间。
2. 芯材适配提醒：PU 泡沫、轻木芯材不可使用强腐蚀性溶剂长时间擦拭，除油清洁缩短擦拭时长，避免腐蚀芯材造成空洞。
3. 打磨时机：低温环境可延长至 48 小时后打磨，未完全固化打磨会出现粘砂纸、腻子起皮脱落。

六、常见问题

问题 1：混合后腻子凝胶速度过快，来不及施工

原因：环境温度高于 25℃、固化剂添加比例超过 2%、单次调配量过大。

解决：降低 MEKP 用量至 1%，少量多次调配，车间开窗降温，缩短单次搅拌腻子总量。

问题 2：固化后粘接层出现大量气泡、分层脱落

原因：基层油污未清理干净、批刮时未排净气泡、基材潮湿、固化剂配比不足固化不完全。

解决：重新用丙酮擦拭基材干燥后施工，批刮时反复刮压排气，严格控制固化剂 1%-2% 区间，潮湿基材提前烘干。

问题 3：固化后腻子出现开裂、收缩缝隙

原因：单次批刮厚度超过 3mm、固化剂添加过量放热剧烈、基材形变应力大。

解决：厚层分多次薄批，降低固化剂比例，针对大形变夹层板材增加玻纤布辅助增强粘接缝。

问题 4：立面施工腻子往下流淌

原因：储存温度过高破坏触变体系、腻子存放过期、一次性批刮太厚。

解决：低温阴凉储存产品，过期材料禁止使用，单次批刮厚度控制在 1mm 以内，分多层施工。

问题 5：固化后表面发粘、内部发软不干燥

原因：MEKP 固化剂添加低于 1%、搅拌不均匀局部缺固化剂、施工环境湿度极高。

解决：提升固化剂配比至 1.5%-2%，充分搅拌均匀，高湿环境开启除湿设备，延长固化养护至 48 小时。

问题 6：腻子储存后膏体分层、结块还能使用吗

解答：轻微分层可充分搅拌均匀后正常使用；出现发硬结块、异味、变色代表变质，粘结性能大幅下降，禁止用于结构粘接。
